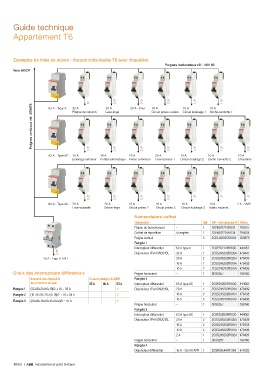

Guide technique

Appartement T6

Exemples de mise en œuvre : maison individuelle T6 avec chaudière
Peignes horizontaux réf. 190160
Vers AGCP

2.5 2
6 2 20 A 2.5 2 20 A - Four 16 A 2.5 2 10 A 1.5 2 10 A 1.5 2
Peignes verticaux réf. 359879
32 A
63 A - Type A
Plaque de cuisson
Circuit prises cuisine
Sèche-serviette 1
Lave-linge
Circuit éclairage 1

63 A - Type AC 10 A 1.5 2 16 A 2.5 2 16 A 2.5 2 20 A 2.5 2 10 A 1.5 2 10 A 1.5 2 16 A 2.5 2
Éclairage extérieur Portail automatique Prises extérieurs Circuit prises 1 Circuit éclairage 2 Sèche-serviette 2 Chaudière

2.5 2 2.5 2 2.5 2 2.5 2 1.5 2 1.5 2 1.5 2
63 A - Type AC 20 A 20 A 16 A 16 A 10 A 10 A 2 A - VMC
Lave-vaisselle Sèche-linge Circuit prises 2 Circuit prises 3 Circuit éclairage 3 Volets roulants
Nomenclature coffret
Désignation Qté Réf. internationale @ Article
Platine de branchement – 1 1SPE007714F0011 799115
Coffret de répartition 4 rangées 1 1SPE007714F0134 799224
Peigne vertical – 3 2CDL020125R1004 359879
Rangée 1
Interrupteur différentiel 63 A type A 1 2CSF202124R1630 444161
2.5 2 Disjoncteur 1P+N SN201SL 32 A 1 2CSS245202R0324 470441
16 A - Type A APR 20 A 2 2CSS245202R0204 470439
16 A 1 2CSS245202R0164 470438
10 A 2 2CSS245202R0104 470436
Choix des interrupteurs différentiels Peigne horizontal – 1 SKS0257 190160
Intensité des dispositifs Courant assigné du DDR Rangée 2
de protection en aval 25 A 40 A 63 A Interrupteur différentiel 63 A type AC 1 2CSF202024R1630 444061
Rangée 1 (32+20+20+16+10)/2 + 10 = 59 A  Disjoncteur 1P+N SN201SL 20 A 1 2CSS245202R0204 470439
Rangée 2 (10+16+16+20+10+16)/2 + 10 = 54 A  16 A 3 2CSS245202R0164 470438
10 A 3 2CSS245202R0104 470436
Rangée 3 (20+20+16+16+10+10+2)/2 = 47 A 
Peigne horizontal – 1 SKS0257 190160
Rangée 3
Interrupteur différentiel 63 A type AC 1 2CSF202024R1630 444061
Disjoncteur 1P+N SN201SL 20 A 2 2CSS245202R0204 470439
16 A 2 2CSS245202R0164 470438
10 A 2 2CSS245202R0104 470436
2 A 1 2CSS245202R0024 470429
Peigne horizontal – 1 SKS0257 190160
Rangée 4
Disjoncteur différentiel 16 A - 30 mA APR 1 2CSR245441R1164 471033
