Guide technique

Appartement T1

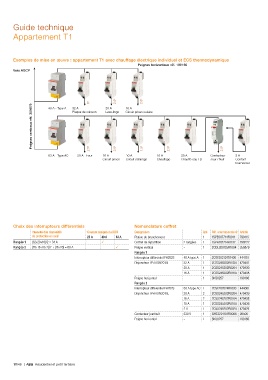

Exemples de mise en œuvre : appartement T1 avec chauffage électrique individuel et ECS thermodynamique
Peignes horizontaux réf. 190160
Vers AGCP

6 2 20 A 2.5 2 16 A 2.5 2
Peignes verticaux réf. 359879
32 A
40 A - Type A
Plaque de cuisson
Circuit prises cuisine
Lave-linge

2.5 2
2.5 2
63 A - Type AC 20 A - Four 16 A 2.5 2 10 A 1.5 2 16 A 2.5 2 20 A Contacteur 2 A
Circuit prises Circuit éclairage Chauffage Chauffe-eau TD Jour / Nuit Contact
fournisseur

Choix des interrupteurs différentiels Nomenclature coffret
Intensité des dispositifs Courant assigné du DDR Désignation Qté Réf. internationale @ Article
de protection en aval 25 A 40 A 63 A Platine de branchement – 1 1SPE007714F0011 799115
Rangée 1 (32+20+16)/2 = 34 A  Coffret de répartition 2 rangées 1 1SPE007714F0132 799222
Rangée 2 (20+16+10+2)/2 + (16+20) = 60 A  Peigne vertical – 1 2CDL020125R1004 359879
Rangée 1
Interrupteur différentiel FH202S 40 A type A 1 2CSF202124R1400 444151
Disjoncteur 1P+N SN201SL 32 A 1 2CSS245202R0324 470441
20 A 1 2CSS245202R0204 470439
16 A 1 2CSS245202R0164 470438
Peigne horizontal – 1 SKS0257 190160
Rangée 2
Interrupteur différentiel FH202S 63 A type AC 1 2CSF202024R1630 444061
Disjoncteur 1P+N SN201SL 20 A 2 2CSS245202R0204 470439
16 A 2 2CSS245202R0164 470438
10 A 1 2CSS245202R0104 470436
2 A 1 2CSS245202R0024 470429
Contacteur jour/nuit 230 V 1 GHE3221101R0006 26506
Peigne horizontal – 1 SKS0257 190160
