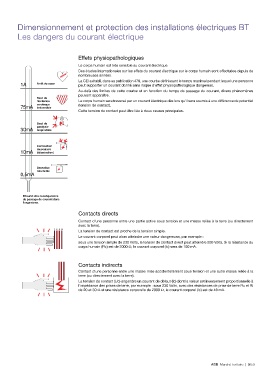

Dimensionnement et protection des installations électriques BT
Les dangers du courant électrique
Effets physiopathologiques
Le corps humain est très sensible au courant électrique.
Des études internationales sur les effets du courant électrique sur le corps humain sont effectuées depuis de
nombreuses années.
La CEI a établi, dans sa publication 479, une courbe définissant le temps maximal pendant lequel une personne
Arrêt du cœur
peut supporter un courant donné sans risque d'effet physiopathologique dangereux.
Au-delà des limites de cette courbe et en fonction du temps de passage du courant, divers phénomènes
peuvent apparaître.
Seuil de
fibrillation Le corps humain sera traversé par un courant électrique dès lors qu'il sera soumis à une différence de potentiel
cardiaque (tension de contact).
irréversible
Cette tension de contact peut être liée à deux causes principales.
Seuil de
paralysie
respiratoire
Contraction
musculaire
(tétanisation)
Sensation
très faible
Résumé des conséquences
du passage du courant dans
l'organisme.
Contacts directs
Contact d'une personne entre une partie active sous tension et une masse reliée à la terre (ou directement
avec la terre).
La tension de contact est proche de la tension simple.
Le courant corporel peut alors atteindre une valeur dangereuse, par exemple :
sous une tension simple de 230 Volts, la tension de contact direct peut atteindre 200 Volts. Si la résistance du
corps humain (Rc) est de 2000 Ω , le courant corporel (Ic) sera de 100 mA.
Contacts indirects
Contact d'une personne entre une masse mise accidentellement sous tension et une autre masse reliée à la
terre (ou directement avec la terre).
La tension de contact (Uc) engendre un courant de défaut (Ic) dont la valeur est inversement proportionnelle à
l'impédance des prises de terre, par exemple : sous 230 Volts, avec des résistances de prise de terre Ru et Ri
de 20 et 30 Ω et une résistance corporelle de 2000 Ω , le courant corporel (Ic) est de 46 mA.
