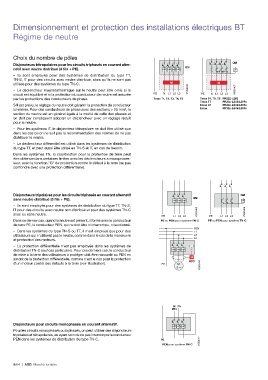

Dimensionnement et protection des installations électriques BT
Régime de neutre
Choix du nombre de pôles
Disjoncteurs tétrapolaires pour les circuits triphasés en courant alter-
natif avec neutre distribué (4 fils + PE). ∝ P
– Ils sont employés pour des systèmes de distribution du type TT,
TN-S, IT pour des circuits avec neutre distribué, alors qu'ils ne sont pas
utilisés pour des systèmes du type TN-C.
– Le déclencheur magnétothermique sur le neutre peut être omis si le
circuit est équilibré et si la protection du conducteur de neutre est assurée
par les protections des conducteurs de phase. Tmax T1, T2, T3, T4, T5 Tmax T4, T5, T6 PR222-LSIG
Tmax T7 PR33x-LSIG/LSIRc
S'il est prévu, le réglage du neutre doit garantir la protection du conducteur Emax X1 PR33x-LSIG/LSIRc
lui-même. Pour des conducteurs de phase avec des sections > 25 mm2, la Emax PR12x-LSIG/LSIRc
section du neutre est en général égale à la moitié de celle des phases et
on doit par conséquent adopter un déclencheur avec un réglage réduit
pour le neutre.
– Pour les systèmes IT, le disjoncteur tétrapolaire ne doit être utilisé que
dans les cas où on ne suit pas la recommandation des normes de ne pas
distribuer le neutre.
– Le déclencheur différentiel est utilisé dans les systèmes de distribution
du type TT, et peut aussi être utilisé en TN-S et IT, en cas de besoin.
Dans les systèmes TN, la coordination pour la protection de terre peut
être obtenue dans certaines limites avec les déclencheurs à microproces-
seur, avec la fonction "G" de protection contre le défaut à la terre (ne pas
confondre avec une protection différentielle).
Disjoncteurs tripolaires pour les circuits triphasés en courant alternatif
sans neutre distribué (3 fils + PE). ∝P
– Ils sont employés pour des systèmes de distribution du type TT, TN-S,
IT pour des circuits avec neutre non distribué et pour des systèmes TN-C
avec ou sans neutre.
Dans ce dernier cas, quand le neutre est présent, il forme avec le conducteur PE ou PEN pour système TN-C PE ou PEN pour système TN-C
de terre PE, le conducteur PEN, qui ne doit être ni interrompu, ni sectionné.
– Dans les systèmes du type TN-S ou TT, il n'est employé que pour des
utilisateurs qui n'utilisent pas le neutre, comme dans le cas de la manœuvre
et protection des moteurs.
– La protection différentielle n'est pas employée dans les systèmes de
distribution TN-C sauf cas particuliers. Pour ces derniers cas, le conducteur
de mise à la terre des utilisateurs à protéger doit être raccordé au PEN en
amont de la protection différentielle, comme c'est le cas pour la protection
d'un moteur contre des défauts à la terre (voir illustration). PE
N Ph
(Ph)
Disjoncteurs pour circuits monophasés en courant alternatif.
Pour les circuits monophasés ou biphasés, on peut utiliser des disjoncteurs
tripolaires et tétrapolaires, en ayant soin de ne pas interrompre le conducteur
PEN dans les systèmes de distribution du type TN-C. PE VSIS0411
PEN pour système TN-C
9/64 | ABB Marché tertiaire
