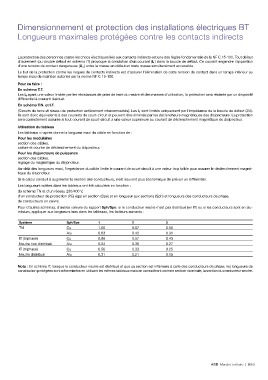

Dimensionnement et protection des installations électriques BT
Longueurs maximales protégées contre les contacts indirects
La protection des personnes contre les chocs électriques liés aux contacts indirects est une des règles fondamentale de la NF C 15-100. Tout défaut
d'isolement (ou double défaut en schéma IT) provoque la circulation d'un courant (I d ) dans la boucle de défaut. Ce courant engendre l'apparition
d'une tension de contact dangereuse (Uc ) entre la masse en défaut et toute masse simultanément accessible.
Le but de la protection contre les risques de contacts indirects est d'assurer l'élimination de cette tension de contact dans un temps inférieur au
temps maxi de maintien autorisé par la norme NF C 15-100.
Pour ce faire :
En schéma T.T.
Les Id ayant une valeur limitée par les résistances de prise de terre du neutre et des masses d'utilisation, la protection sera réalisée par un dispositif
différentiel à courant résiduel.
En schéma T.N. et I.T.
(Circuits de terre et réseau de protection entièrement interconnectés). Les I d sont limités uniquement par l'impédance de la boucle de défaut (Zd).
Ils sont donc équivalents à des courants de court-circuit et peuvent être éliminés par les déclencheurs magnétiques des disjoncteurs. La protection
sera correctement assurée si tout courant de court-circuit a une valeur supérieure au courant de déclenchement magnétique du disjoncteur.
Utilisation du tableau
Les tableaux ci-après donne la longueur maxi du câble en fonction de :
Pour les modulaires
section des câbles,
calibre et courbe de déclenchement du disjoncteur.
Pour les disjoncteurs de puissance
section des câbles,
réglage du magnétique du disjoncteur.
Au-delà des longueurs maxi, l'impédance du câble limite le courant de court-circuit à une valeur trop faible pour assurer le dé clenchement magné-
tique du disjoncteur.
Si le calcul conduit à augmenter la section des conducteurs, il est souvent plus économique de prévoir un différentiel.
Les longueurs notées dans les tableaux ont été calculées en fonction :
du schéma TN et d'un réseau 230/400 V,
d'un conducteur de protection (PE) égal en section (Spe) et en longueur aux sections (Sph) et longueurs des conducteurs de phase,
de conducteurs en cuivre.
Pour d'autres schémas, d'autres valeurs du rapport Sph/Spe, si le conducteur neutre n'est pas distribué (en IT) ou si les conducteurs sont en alu-
minium, appliquer aux longueurs lues dans les tableaux, les facteurs suivants :
Système Sph/Spe 1 2 3
TN Cu 1.00 0.67 0.50
Alu 0.63 0.42 0.31
IT (triphasé) Cu 0.86 0.57 0.43
Neutre non distribué Alu 0.54 0.36 0.27
IT (triphasé) Cu 0.50 0.33 0.25
Neutre distribué Alu 0.31 0.21 0.15
Nota : En schéma IT, lorsque le conducteur neutre est distribué et que sa section est inférieure à celle des conducteurs de phase, les longueurs de
canalisation protégées sont déterminées en utilisant les mêmes tableaux mais en considérant comme section nominale, la section du conducteur neutre.
ABB Marché tertiaire | 9/69
