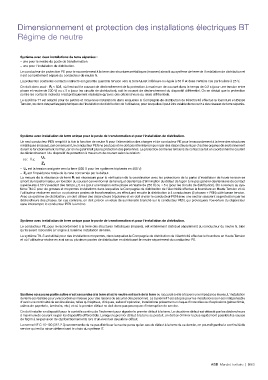

P. 1023
Dimensionnement et protection des installations électriques BT
Régime de neutre





Système avec deux installations de terre séparées :
– une pour le neutre du poste de transformation.
– une pour l'installation de distribution.
Le conducteur de protection PE pour le raccordement à la terre des structures métalliques (masses) aboutit au système de terre de l'installation de distribution et
il est complètement séparé du conducteur de neutre N.
La protection contre les contacts indirects est garantie quand la tension vers la terre UI est inférieure ou égale à 50 V et dans certains cas particuliers à 25 V.
On doit donc avoir : Rt ≤ 50/I, où I est soit le courant de déclenchement de la protection à maximum de courant dans le temps de 0.2 s (pour une tension entre
phase et neutre de 230 V) ou ≤ 5 s (pour les circuits de distribution), soit le courant de déclenchement du dispositif différentiel. On en déduit que la protection
contre les contacts indirects n'est pratiquement réalisable qu'avec des déclencheurs ou relais différentiels.
Le système TT est adopté pour de petites et moyennes installations dans lesquelles la Compagnie de distribution de l'électricité effectue la fourniture en Basse
Tension, ou dans des parties périphériques de l'installation de distribution de l'utilisateur, pour lesquelles il peut être valable de recourir à des réseaux de terre séparés.







Système avec installation de terre unique pour le poste de transformation et pour l'installation de distribution.
Un seul conducteur PEN remplit à la fois la fonction de neutre N pour l'alimentation des charges et de conducteur PE pour le raccordement à la terre des structures
métalliques (masses), par conséquent, le conducteur PEN ne peut pas et ne doit pas être interrompu ni par des disjoncteurs ni par d'autres organes de sectionnement
durant le fonctionnement normal, car on ne garantirait plus la protection des personnes. La protection contre les tensions de contact se fait en coordonnant le courant
de déclenchement I du dispositif de protection à maximum de courant selon la relation :
I <
où : Uo
Zg
– Uo est la tension assignée vers la terre (230 V pour les systèmes triphasés en 400 V)
– Zg est l'impédance totale de la zone concernée par le défaut.
La mesure de la résistance de terre R t est nécessaire pour la vérification de la coordination avec les protections de la partie d'installation de haute tension en
amont du transformateur, en fonction du courant conventionnel de terre I g et des temps d'élimination du défaut de façon à ne pas générer des tensions de contact
supérieures à 50 V pendant des temps < 0.4 s (pour une tension entre phase et neutre de 230 V) ou ≤ 5 s (pour les circuits de distribution). On a recours au sys-
tème TN-C pour de grosses et moyennes installations dans lesquelles la Compagnie de distribution de l'électricité effectue la fourniture en Haute Tension et où
l'utilisateur réalise en aval un ou plusieurs postes de transformation, en effectuant ensuite la distribution à 4 conducteurs (3 phases + PEN) côté basse tension.
Avec ce système de distribution, on doit utiliser des disjoncteurs tripolaires et on doit choisir le conducteur PEN avec une section assurant sa protection par les
déclencheurs des phases. En cas contraire, on doit prévoir un relais de surintensité branché sur le conducteur PEN, qui provoquera l'ouverture du disjoncteur
sans interrompre le conducteur PEN lui-même.



Système avec installation de terre unique pour le poste de transformation et pour l'installation de distribution.
Le conducteur PE, pour le raccordement à la terre des structures métalliques (masses), est entièrement distribué séparément du conducteur du neutre N, bien
qu'ils soient raccordés à l'origine à la même installation de terre.
Le système TN-S est utilisé pour des installations moyennes, dans lesquelles la Compagnie de distribution de l'électricité effectue la fourniture en Haute Tension
et où l'utilisateur réalise en aval un ou plusieurs postes de distribution en distribuant le neutre séparément du conducteur PE.













Système où aucune partie active n'est raccordée à la terre et où le neutre est isolé de la terre ou raccordé à elle à travers une impédance élevée. L'installation
de terre est réalisée pour y raccorder les masses pour des raisons de sécurité des personnes. Le système IT est adopté pour les installations où il est indispensable
d'avoir une continuité de service élevée, telles qu'hôpitaux, cliniques, salles d'opération, installations présentant un risque d'incendies ou d'explosions (pétrochimie,
usines de papeterie, laminoirs, etc.) et où le premier défaut ne doit donc pas provoquer d'interruption de service.
On doit installer un dispositif pour le contrôle continu de l'isolement pour signaler le premier défaut à la terre. Le deuxième défaut est détecté par les déclencheurs
à maximum de courant ou par les dispositifs différentiels. Lorsque le premier défaut à la terre se produit, on doit en éliminer le plus rapidement possible les causes
de façon à ne pas avoir de dysfonctionnements lors d'un éventuel deuxième défaut.
La norme NF C 15-100 (312.2.3) recommande de ne pas distribuer le neutre parce qu'en cas de défaut à la terre de ce dernier, on pourrait perdre la continuité de
service qui est la raison déterminant le choix du système IT.








ABB Marché tertiaire | 9/63
