P. 1122

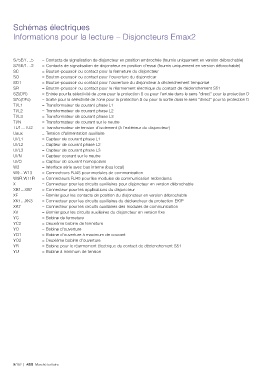

Schémas électriques
Informations pour la lecture – Disjoncteurs Emax2
S75E/1…5 = Contacts de signalisation de disjoncteur en position embrochée (fournis uniquement en version débrochable)
S75E/1…2 = Contacts de signalisation de disjoncteur en position d'essai (fournis uniquement en version débrochable)
SC = Bouton-poussoir ou contact pour la fermeture du disjoncteur
SO = Bouton-poussoir ou contact pour l'ouverture du disjoncteur
SO1 = Bouton-poussoir ou contact pour l'ouverture du disjoncteur à déclenchement temporisé
SR = Bouton-poussoir ou contact pour le réarmement électrique du contact de déclenchement S51
SZi(DFi) = Entrée pour la sélectivité de zone pour la protection S ou pour l'entrée dans le sens "direct" pour la protection D
SZo(DFo) = Sortie pour la sélectivité de zone pour la protection S ou pour la sortie dans le sens "direct" pour la protection D
TI/L1 = Transformateur de courant phase L1
TI/L2 = Transformateur de courant phase L2
TI/L3 = Transformateur de courant phase L3
TI/N = Transformateur de courant sur le neutre
TU1…TU2 = Transformateur de tension d'isolement (à l'extérieur du disjoncteur)
Uaux = Tension d'alimentation auxiliaire
UI/L1 = Capteur de courant phase L1
UI/L2 = Capteur de courant phase L2
UI/L3 = Capteur de courant phase L3
UI/N = Capteur courant sur le neutre
UI/O = Capteur de courant homopolaire
W2 = Interface série avec bus interne (bus local)
W9…W13 = Connecteurs RJ45 pour modules de communication
W9R.W11R = Connecteurs RJ45 pour les modules de communication redondants
X = Connecteur pour les circuits auxiliaires pour disjoncteur en version débrochable
XB1...XB7 = Connecteur pour les applications du disjoncteur
XF = Bornier pour les contacts de position du disjoncteur en version débrochable
XK1…XK3 = Connecteur pour les circuits auxiliaires du déclencheur de protection EKIP
XK7 = Connecteur pour les circuits auxiliaires des modules de communication
XV = Bornier pour les circuits auxiliaires du disjoncteur en version fixe
YC = Bobine de fermeture
YC2 = Deuxième bobine de fermeture
YO = Bobine d'ouverture
YO1 = Bobine d'ouverture à maximum de courant
YO2 = Deuxième bobine d'ouverture
YR = Bobine pour le réarmement électrique du contact de déclenchement S51
YU = Bobine à minimum de tension
9/162 | ABB Marché tertiaire
