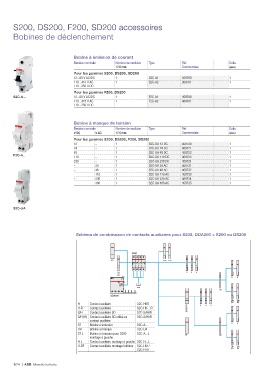

Page 34 - 1TXH000220C0301 - Marche Tertiaire Ed2014

S200, DS200, F200, SD200 accessoires
Bobines de déclenchement

Bobine à émission de courant
Tension nominale Nombre de modules Type Réf. Colis.
17.5 mm Commerciale (pièce)
Pour les gammes S200, DS200, SD200
12...60 V AC/DC 1 S2C-A1 359700 1
110…415 V AC 1 S2C-A2 359701 1
110…250 V DC
Pour les gammes F200, DS200
S2C-A... 12...60 V AC/DC 1 F2C-A1 459700 1
110…415 V AC 1 F2C-A2 459701 1
110…250 V DC

Bobine à manque de tension
Tension nominale Nombre de modules Type Réf. Colis.
V DC V AC 17.5 mm Commerciale (pièce)
Pour les gammes S200, DS200, F200, SD200
12 – 1 S2C-UA 12 DC 459720 1
24 – 1 S2C-UA 24 DC 459721 1
48 – 1 S2C-UA 48 DC 459722 1
F2C-A...
110 – 1 S2C-UA 110 DC 459723 1
230 – 1 S2C-UA 230 DC 459724 1
– 24 1 S2C-UA 24 AC 459731 1
– 48 1 S2C-UA 48 AC 459732 1
– 110 1 S2C-UA 110 AC 459733 1
– 230 1 S2C-UA 230 AC 459734 1
– 400 1 S2C-UA 400 AC 459735 1

S2C-UA

Schéma de combinaison de contacts auxiliaires pour S200, DDA200 + S200 ou DS200

S200
ST-L H-R H-R

H-L HHH
ou
NT
HH
H-BF
S/H
DDA200
S/H S/H
(H)
(H)
H Contact auxiliaire S2C-H6R ST HHH
H-R Contact auxiliaire S2C-H6-...R ou UR ou
S/H Contact auxiliaire SD S2C-S/H6R OU
S/H (H) Contact auxiliaire SD utilisé en S2C-S/H6R
contact auxiliaire
HH
ST Bobine à émission S2C-A...
UR Bobine à manque S2C-UA
ST-L Bobine à émission pour S200 S2C-A...L BP S/H
montage à gauche
H-L Contact auxiliaire montage à gauche S2C-H...L
H-BF Contact auxiliaire montage inférieur S2C-H01/ S/H S/H
S2C-H10 (H) (H)
