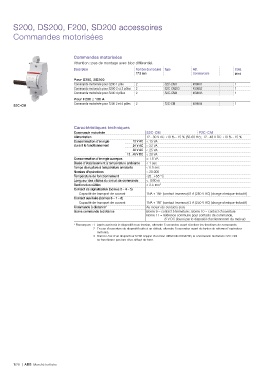

Page 38 - 1TXH000220C0301 - Marche Tertiaire Ed2014
P. 38
S200, DS200, F200, SD200 accessoires
Commandes motorisées
Commandes motorisées
Attention : pas de montage avec bloc différentiel.
Description Nombre de modules Type Réf. Colis.
17.5 mm Commerciale (pièce)
Pour S200, SD200
Commande motorisée pour S200 1 pôle 2 S2C-CM1 459801 1
Commande motorisée pour S200 2 et 3 pôles 2 S2C-CM2/3 459802 1
Commande motorisée pour S200 4 pôles 2 S2C-CM4 459803 1
Pour F200 ≤ 100 A
Commande motorisée pour F200 2 et 4 pôles 2 F2C-CM 459804 1
S2C-CM
Caractéristiques techniques
Commande motorisée S2C-CM F2C-CM
Alimentation 12...30 V AC +10 % - 15 % (50-60 Hz) ; 12...48 V DC +10 % - 15 %
Consommation d'énergie 12 V AC < 15 VA
durant le fonctionnement 24 V AC < 22 VA
30 V AC < 25 VA
12...48 V DC < 20 VA
Consommation d'énergie au repos < 1.5 VA
Durée d'établissement à température ambiante < 1 sec
Temps de rupture à température ambiante < 0.5 sec
Nombre d'opérations < 20.000
Température de fonctionnement -25...+55 °C
Longueur des câbles du circuit de commande < 1500 m
Section des câbles < 2.5 mm²
Contact de signalisation (bornes 3 – 4 – 5)
Capacité de transport de courant 1NA + 1NF (contact inverseur) 5 A (250 V AC) (charge ohmique-Inductif)
Contact auxiliaire (bornes 6 – 7 – 8)
Capacité de transport de courant 1NA + 1NF (contact inverseur) 3 A (250 V AC) (charge ohmique-Inductif)
Commande à distance* Au moyen de contacts secs
Borne commande à distance Borne 9 = contact à fermeture ; Borne 10 = contact d'ouverture
Borne 11 = référence commune pour contacts de commande,
+5 V DC (fourni par le dispositif d'actionnement du moteur)
* Remarques : 1- Après avoir mis le dispositif sous tension, attendre 5 secondes avant d'activer les fonctions de commande.
2- En cas d'ouverture du dispositif suite à un défaut, attendre 8 secondes avant de tenter de refermer l'opérateur
motorisé.
Dans le cas d'un disjoncteur S200 équipé d'un bloc différentiel DDA200, la commande motorisée S2C-CM
3-
ne fonctionne pas lors d'un défaut de terre.
1/28 | ABB Marché tertiaire
