Page 37 - 1TXH000220C0301 - Marche Tertiaire Ed2014
P. 37

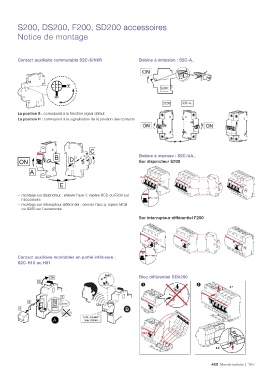

S200, DS200, F200, SD200 accessoires
Notice de montage
Contact auxiliaire commutable S2C-S/H6R Bobine à émission : S2C-A..
H
S
La position S : correspond à la fonction signal défaut
La position H : correspond à la signalisation de la position des contacts
C
B Bobine à manque : S2C-UA..
ON D 2 Sur disjoncteur S200
1
A
E
– montage sur disjoncteur : enlever l'axe 1 repère RCD ou F200 sur
l'accessoire
– montage sur interrupteur différentiel : enlever l'axe repère MCB
2
ou S200 sur l'accessoire
Sur interrupteur différentiel F200
Contact auxiliaire montables en partie inférieure :
S2C-H10 ou H01
ON Bloc différentiel DDA200
2
1 2
2.1
1 1
3 25mm 2
4
16 mm 2
A
ON
2.2
ABB Marché tertiaire | 1/27
