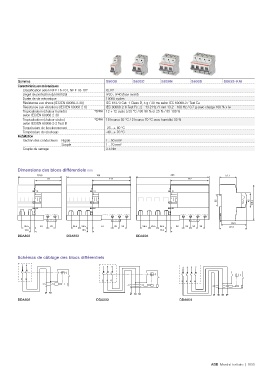

Page 43 - 1TXH000220C0301 - Marche Tertiaire Ed2014

Gammes S800B S800C S800N S800S S803S-KM
Caractéristiques mécaniques
Classification selon NF F 16-101, NF F 16-102 I3, F2
Degré de protection (EN 60529) IP20 ; IP40 (face avant)
Durée de vie mécanique 10000 cycles
Résistance aux chocs (IEC/EN 60068-2-30) IEC 61373 Cat. 1 Class B, 5 g / 30 ms selon IEC 60068-27 Test Ea
Résistance aux vibrations (IEC/EN 60068-2-6) IEC 60068-2-6 Test Fc ; 2 - 13.2 Hz /1 mm 13.2 - 100 Hz / 0.7 g avec charge 100 % x Ie
Tropicalisation (chaleur humide) °C/RH 12 + 12 cycle à 55 °C / 90-96 % et 25 % / 95-100 %
selon IEC/EN 60068-2-30
Tropicalisation (chaleur sèche) °C/RH 16 heures 55 °C / 2 heures 70 °C avec humidité 55 %
selon IEC/EN 60068-2-2 Test B
Température de fonctionnement -25…+ 60 °C
Température de stockage -40…+ 70 °C
Installation
Section des conducteurs Rigide 1…50 mm²
Souple 1…70 mm²
Couple de serrage 3.5 Nm

Dimensions des blocs différentiels
mm
133.5 196 223 51.7
81 117 117

35 45
108.2

76.3
26.5 40 22 26.5 26.5 61 22 22 26.5 26.5 26.5 39 22 22 22 82.3
13.5 13.5 13.5
DDA802 DDA803 DDA804

Schémas de câblage des blocs différentiels
13
135 135 7

24
246 2468

2/1 4/3
2/1 4/3 6/5 2/1 4/3 6/5 8/7
DDA802 DDA803 DDA804
