P. 47

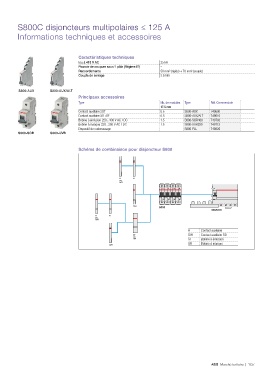

S800C disjoncteurs multipolaires ≤ 125 A
Informations techniques et accessoires
Caractéristiques techniques
Icu à 415 V AC 25 kA
Pouvoir de coupure sous 1 pôle (Régime IT) –
Raccordements 50 mm² (rigide) + 70 mm² (souple)
Couple de serrage 3.5 Nm
S800-AUX S800-AUX/ALT
Principaux accessoires
Type Nb. de modules Type Réf. Commerciale
17.5 mm
Contact auxiliair e 2OF 0.5 S800-AUX 749600
Contact auxiliaire SD+OF 0.5 S800-AUX/ALT 749610
Bobine à émission 220...400 V AC / DC 1.5 S800-SOR400 749703
Bobine à manque 220...250 V AC / DC 1.5 S800-UVR250 749713
Dispositif de cadenassage – S800-PLL 749820
S800-SOR S800-UVR
Schéma de combinaison pour disjoncteur S800
H H
ou
S/H
S/H
S800
DDA800
H H
ou
S/H
H Contact auxiliaire
ST S/H Contact auxiliaire SD
ou
UR ST Bobine à émission
UR Bobine à manque
S/H
ABB Marché tertiaire | 1/37
