P. 52

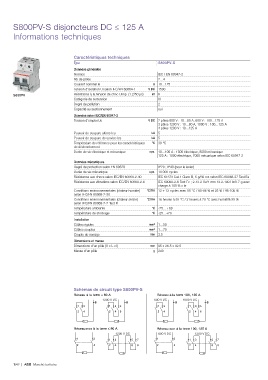

S800PV-S disjoncteurs DC ≤ 125 A
Informations techniques
Caractéristiques techniques
Type S800PV-S
Données générales
Normes IEC / EN 60947-2
Nb de pôles 2…4
Courant nominal Ie A 10…125
Tension d'isolation Ui selon IEC/EN 60664-1 V DC 1500
S800PV Résistance à la tension de choc Uimp. (1.2/50 μs) kV 8
Catégorie de surtension III
Degré de pollution 2
Capacité au sectionnement oui
Données selon IEC/EN 60947-2
Tension d'emploi Ue V DC 2 pôles 800 V : 10…80 A, 600 V : 100…125 A
3 pôles 1200 V : 10…80 A, 1000 V : 100…125 A
4 pôles 1200 V : 10…125 A
Pouvoir de coupure ultime Icu kA 5
Pouvoir de coupure de service Ics kA 5
Température de référence pour les caractéristiques °C 30 °C
de déclenchement
Durée de vie électrique et mécanique ops. 10…100 A : 1500 électrique, 8500 mécanique
125 A : 1000 électrique, 7000 mécanique selon IEC 60947-2
Données mécaniques
Degré de protection selon EN 60529 IP20 ; IP40 (pour le levier)
Durée de vie mécanique ops. 10 000 cycles
Résistance aux chocs selon IEC/EN 60068-2-30 IEC 61373 Cat.1 Class B, 5 g/30 ms selon IEC 60068-27 Test Ea
Résistance aux vibrations selon IEC/EN 60068-2-6 IEC 60068-2-6 Test Fc ; 2-13.2 Hz/1 mm 13.2-100 Hz/0.7 g avec
charge à 100 % x Ie
Conditions environnementales (chaleur humide) °C/RH 12 + 12 cycles avec 55 °C / 90-96 % et 25 % / 95-100 %
selon IEC/EN 60068-2-30
Conditions environnementales (chaleur sèche) °C/RH 16 heures à 55 °C / 2 heures à 70 °C avec humidité 55 %
selon IEC/EN 60068-2-2 Test B
Température ambiante °C -25…+ 60
Température de stockage °C -25…+70
Installation
Câbles rigides mm² 1…50
Câbles souples mm² 1…70
Couple de serrage Nm 3.5
Dimensions et masse
Dimensions d'un pôle (H x L x l) mm 95 x 26.5 x 82.5
Masse d'un pôle g 240
Schémas de circuit type S800PV-S
Réseau à la terre ≤ 80 A Réseau à la terre 100, 125 A
1200 V DC 600 V DC 1000 V DC
1 3 1 3 5 1 3 1 3 5
2 4 2 4 6 2 4 2 4 6
Réseau non à la terre ≤ 80 A Réseau non à la terre 100, 125 A
1200 V DC 600 V DC 1200 V DC
1 3 1 3 5 7 1 3 1 3 5 7
2 4 2 4 6 8 2 4 2 4 6 8
1/42 | ABB Marché tertiaire
