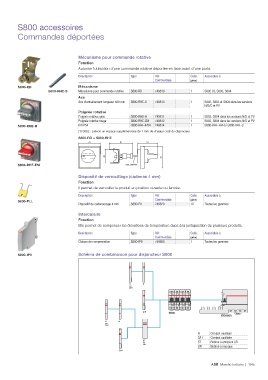

Page 55 - 1TXH000220C0301 - Marche Tertiaire Ed2014

S800 accessoires
Commandes déportées

Mécanisme pour commande rotative
Fonction
Autorise l'utilisation d'une commande rotative déportée en face avant d'une porte.
Description Type Réf. Colis. Associable à
Commerciale (pièce)
S800-RD Mécanisme
S800-RHE-S Mécanisme pour commande rotative S800-RD 749810 1 S802 (1), S803, S804
Axe
Axe d'entraînement longueur 500 mm S800-RHE-S 749813 1 S802, S803 et S804 dans les versions
N/S/C et PV
Poignée rotative
Poignée rotative grise S800-RHE-H 749811 1 S803, S804 dans les versions N/S et PV
Poignée rotative rouge S800-RHE-EM 749812 1 S803, S804 dans les versions N/S et PV
S800-RHE-H Kit IP54 S800-RHE-IP54 749814 1 S800-RHE-EM ou S800-RHE-S
(1) S802 : prévoir un espace supplémentaire de 1 mm de chaque coté du disjoncteur
S800-RD + S800-RHE
76 81 67

48
76
S800-RHE-EM max. 500 mm

Dispositif de verrouillage (cadenas 4 mm)
Fonction
Il permet de verrouiller le produit en position ouverte ou fermée.
Description Type Réf. Colis. Associable à
Commerciale (pièce)
S800-PLL
Dispositif de cadenassage 4 mm S800-PLL 749820 10 Toutes les gammes
Intercalaire
Fonction
Elle permet de compenser les élévations de température dues à la juxtaposition de plusieurs produits.
Description Type Réf. Colis. Associable à
Commerciale (pièce)
Cloison de compensation S800-IP9 749800 1 Toutes les gammes

S800-IP9 Schéma de combinaison pour disjoncteur S800

H H
ou
S/H

S/H
S800
DDA800
H H
ou
S/H
H Contact auxiliaire
S/H Contact auxiliaire
ST
ou ST Bobine à émission SD
UR
UR Bobine à manque
S/H
