P. 56

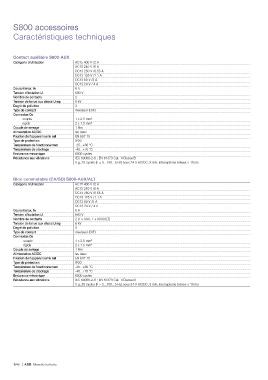

S800 accessoires
Caractéristiques techniques
Contact auxiliaire S800-AUX
Catégorie d'utilisation AC15 400 V /2 A
AC15 240 V /6 A
DC13 250 V /0.55 A
DC13 125 V /1.1 A
DC13 60 V /2 A
DC13 24 V / 4 A
Courant max. In 6 A
Tension d'isolation Ui 690 V
Nombre de contacts 2
Tension de tenue aux chocs Uimp 6 kV
Degré de pollution 3
Type de contact inverseur (O/F)
Connexion Cu
souple 1 x 2.5 mm²
rigide 2 x 1.5 mm²
Couple de serrage 1 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Endurance mécanique 6000 cycles
Résistance aux vibrations IEC 60068-2-6 ; EN 61373 Cat. 1/Classe B
5 g, 20 cycles (F = 5...150...5 Hz) sous 24 V AC/DC, 5 mA, interruptions brèves < 10 ms
Bloc commutable (CA/SD) S800-AUX/ALT
Catégorie d'utilisation AC15 400 V /2 A
AC15 240 V /6 A
DC13 250 V /0.55 A
DC13 125 V /1.1 A
DC13 60 V /2 A
DC13 24 V / 4 A
Courant max. In 6 A
Tension d'isolation Ui 690 V
Nombre de contacts 2 (1 x AUX, 1 x AUX/ALT)
Tension de tenue aux chocs Uimp 6 kV
Degré de pollution 3
Type de contact inverseur (O/F)
Connexion Cu
souple 1 x 2.5 mm²
rigide 2 x 1.5 mm²
Couple de serrage 1 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Endurance mécanique 6000 cycles
Résistance aux vibrations IEC 60068-2-6 ; EN 61373 Cat. 1/Classe B
5 g, 20 cycles (F = 5...150...5 Hz) sous 24 V AC/DC, 5 mA, interruptions brèves < 10 ms
1/46 | ABB Marché tertiaire
Caractéristiques techniques
Contact auxiliaire S800-AUX
Catégorie d'utilisation AC15 400 V /2 A
AC15 240 V /6 A
DC13 250 V /0.55 A
DC13 125 V /1.1 A
DC13 60 V /2 A
DC13 24 V / 4 A
Courant max. In 6 A
Tension d'isolation Ui 690 V
Nombre de contacts 2
Tension de tenue aux chocs Uimp 6 kV
Degré de pollution 3
Type de contact inverseur (O/F)
Connexion Cu
souple 1 x 2.5 mm²
rigide 2 x 1.5 mm²
Couple de serrage 1 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Endurance mécanique 6000 cycles
Résistance aux vibrations IEC 60068-2-6 ; EN 61373 Cat. 1/Classe B
5 g, 20 cycles (F = 5...150...5 Hz) sous 24 V AC/DC, 5 mA, interruptions brèves < 10 ms
Bloc commutable (CA/SD) S800-AUX/ALT
Catégorie d'utilisation AC15 400 V /2 A
AC15 240 V /6 A
DC13 250 V /0.55 A
DC13 125 V /1.1 A
DC13 60 V /2 A
DC13 24 V / 4 A
Courant max. In 6 A
Tension d'isolation Ui 690 V
Nombre de contacts 2 (1 x AUX, 1 x AUX/ALT)
Tension de tenue aux chocs Uimp 6 kV
Degré de pollution 3
Type de contact inverseur (O/F)
Connexion Cu
souple 1 x 2.5 mm²
rigide 2 x 1.5 mm²
Couple de serrage 1 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Endurance mécanique 6000 cycles
Résistance aux vibrations IEC 60068-2-6 ; EN 61373 Cat. 1/Classe B
5 g, 20 cycles (F = 5...150...5 Hz) sous 24 V AC/DC, 5 mA, interruptions brèves < 10 ms
1/46 | ABB Marché tertiaire
