Page 54 - 1TXH000220C0301 - Marche Tertiaire Ed2014

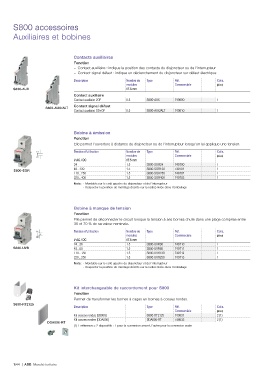

P. 54
S800 accessoires
Auxiliaires et bobines
Contacts auxiliaires
Fonction
– Contact auxiliaire : indique la position des contacts du disjoncteur ou de l'interrupteur
– Contact signal défaut : indique un déclenchement du disjoncteur sur défaut électrique.
Description Nombre de Type Réf. Colis.
modules Commerciale (pièce)
S800-AUX 17.5 mm
Contact auxiliaire
Contact auxiliaire 2OF 0.5 S800-AUX 749600 1
Contact signal défaut
S800-AUX/ALT
Contact auxiliaire SD+OF 0.5 S800-AUX/ALT 749610 1
Bobine à émission
Fonction
Elle permet l'ouverture à distance du disjoncteur ou de l'interrupteur lorsqu'on lui applique une tension.
Tension d'utilisation Nombre de Type Réf. Colis.
modules Commerciale (pièce)
V AC / DC 17.5 mm
24 1.5 S800-SOR24 749700 1
48...130 1.5 S800-SOR130 749701 1
S800-SOR
110...250 1.5 S800-SOR250 749702 1
220...400 1.5 S800-SOR400 749703 1
Nota : - Montable sur le coté gauche du disjoncteur et de l'interrupteur
- Respecter la position de montage décrite sur la notice livrée dans l'emballage
Bobine à manque de tension
Fonction
Elle permet de déconnecter le circuit lorsque la tension à ses bornes chute dans une plage comprise entre
35 et 70 % de sa valeur nominale.
Tension d'utilisation Nombre de Type Réf. Colis.
modules Commerciale (pièce)
V AC / DC 17.5 mm
24...36 1.5 S800-UVR36 749710 1
S800-UVR 48...60 1.5 S800-UVR60 749711 1
110...130 1.5 S800-UVR130 749712 1
220...250 1.5 S800-UVR250 749713 1
Nota : - Montable sur le coté gauche du disjoncteur et de l'interrupteur
- Respecter la position de montage décrite sur la notice livrée dans l'emballage
Kit interchangeable de raccordement pour S800
Fonction
Permet de transformer les bornes à cages en bornes à cosses rondes.
S800-RT2125
Description Type Réf. Colis.
Commerciale (pièce)
Kit cosses rondes (S800S) S800-RT2125 749831 2 (1)
Kit cosses rondes (DDA800) DDA800-RT 749833 2 (1)
DDA800-RT
(1) 1 référence = 2 dispositifs : 1 pour la connexion amont, l'autre pour la connexion avale
1/44 | ABB Marché tertiaire
