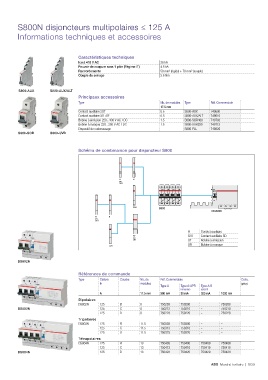

S800N disjoncteurs multipolaires ≤ 125 A
Informations techniques et accessoires

Caractéristiques techniques
Icu à 415 V AC 36 kA
Pouvoir de coupure sous 1 pôle (Régime IT) 4.5 kA
Raccordements 50 mm² (rigide) + 70 mm² (souple)
Couple de serrage 3.5 Nm

S800-AUX S800-AUX/ALT
Principaux accessoires
Type Nb. de modules Type Réf. Commerciale
17.5 mm
Contact auxiliair e 2OF 0.5 S800-AUX 749600
Contact auxiliaire SD+OF 0.5 S800-AUX/ALT 749610
Bobine à émission 220...400 V AC / DC 1.5 S800-SOR400 749703
Bobine à manque 220...250 V AC / DC 1.5 S800-UVR250 749713
Dispositif de cadenassage – S800-PLL 749820
S800-SOR S800-UVR

Schéma de combinaison pour disjoncteur S800

H H
ou
S/H

S/H
S800
DDA800
H H
ou
S/H
H Contact auxiliaire
ST S/H Contact auxiliaire SD
ou
UR ST Bobine à émission
UR Bobine à manque
S/H

DS802N

Références de commande
Type Calibre Courbe Nb. de Réf. Commerciale Colis.
In modules (pièce)
Type A Type A-APR Type A-S
immunisé sélectif
A 17.5 mm 300 mA 30 mA 300 mA 1000 mA
Bipolaires
DS802N 125 B 8 750203 750200 – 750208
DS803N 125 C 8 750213 750210 – 750218
125 D 8 750223 750220 – 750228
Tripolaires
DS803N 125 B 11.5 750303 750300 – –
125 C 11.5 750313 750310 – –
125 D 11.5 750323 750320 – –
Tétrapolaires
DS804N 125 B 13 750403 750400 750409 750408
125 C 13 750413 750410 750419 750418
DS804N 125 D 13 750423 750420 750429 750428

ABB Marché tertiaire | 1/39
