P. 53

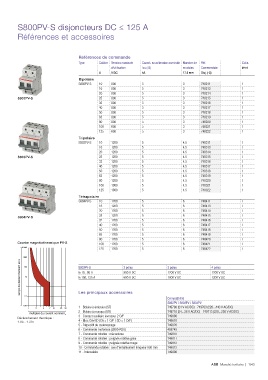

S800PV-S disjoncteurs DC ≤ 125 A
Références et accessoires
Références de commande
Type Calibre Tension nominale Caract. sous tension nominale Nombre de Réf. Colis.
d'utilisation Icu (-S) modules Commerciale (pièce)
A V DC kA 17.5 mm Disj. (-S)
Bipolaire
S802PV-S 10 800 5 3 748211 1
16 800 5 3 748213 1
20 800 5 3 748214 1
S802PV-S 25 800 5 3 748215 1
32 800 5 3 748216 1
40 800 5 3 748217 1
50 800 5 3 748218 1
63 800 5 3 748219 1
80 800 5 3 748220 1
100 600 5 3 748221 1
125 600 5 3 748222 1
Tripolaire
S803PV-S 10 1200 5 4.5 748311 1
16 1200 5 4.5 748313 1
20 1200 5 4.5 748314 1
S803PV-S 25 1200 5 4.5 748315 1
32 1200 5 4.5 748316 1
40 1200 5 4.5 748317 1
50 1200 5 4.5 748318 1
63 1200 5 4.5 748319 1
80 1200 5 4.5 748320 1
100 1000 5 4.5 748321 1
125 1000 5 4.5 748322 1
Tétrapolaire
S804PV-S 10 1200 5 6 748411 1
16 1200 5 6 748413 1
20 1200 5 6 748414 1
25 1200 5 6 748415 1
S804PV-S
32 1200 5 6 748416 1
40 1200 5 6 748417 1
50 1200 5 6 748418 1
63 1200 5 6 748419 1
80 1200 5 6 748420 1
Courbe magnétothermique PV-S 100 1200 5 6 748421 1
10 000
125 1200 5 6 748422 1
1000
temps de déclenchement en s 100 10 1 S800PV-S 2 pôles 3 pôles 4 pôles
1200 V DC
Ie 10...80 A
1200 V DC
800 V DC
600 V DC
1000 V DC
Ie 100, 125 A
1200 V DC
0.1 Les principaux accessoires
Compatibilité
S802PV / S803PV / S804PV
0.01
1 1 - Bobine à émission (ST) 749700 (24 V AC/DC) - 749703 (220...440 V AC/DC)
210203047
2 - Bobine à manque (UR) 749710 (24...36 V AC/DC) - 749713 (220...250 V AC/DC)
multiples du courant nominal I n
3 - Contact auxiliaire inverseur 2 O/F 749600
Déclenchement thermique :
1.05…1.3 In 4 - Bloc CA+SD (CA = 1 O/F / SD = 1 O/F) 749610
5 - Dispositif de cadenassage 749820
6 - Commande motorisée (S800-RSU) 459745
7 - Commande rotative : mécanisme 749810
8 - Commande rotative : poignée rotative grise 749811
9 - Commande rotative : poignée rotative rouge 749812
10 - Commande rotative : axe d'entraînement longueur 500 mm 749813
11 - Intercalaire 749800
ABB Marché tertiaire | 1/43
