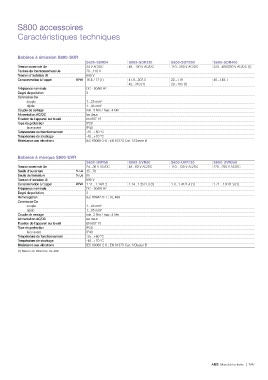

P. 57
S800 accessoires
Caractéristiques techniques
Bobines à émission S800-SOR
S800-SOR24 S800-SOR130 S800-SOR250 S800-SOR400
Tension nominale Ue 24 V AC/DC 48...130 V AC/DC 110...250 V AC/DC 220...400/250 V AC/DC (1)
Fenêtre de fonctionnement Ue 70...110 V
Tension d'isolation Ui 690 V
Consommation à l'appel W/VA 16.6 / 17 (1) 41.9...307.3 23...119 45...148.1
42...310 (1) 20...105 (1)
Fréquence nominale DC - 50/60 Hz
Degré de pollution 3
Connexion Cu
souple 1...25 mm²
rigide 1...35 mm²
Couple de serrage min. 3 Nm / max. 4 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
face avant IP40
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Résistance aux vibrations IEC 60068-2-6 ; EN 61373 Cat. 1/Classe B
Bobines à manque S800-UVR
S800-UVR36 S800-UVR60 S800-UVR130 S800-UVR250
Tension nominale Ue 24...36 V AC/DC 48...60 V AC/DC 110...130 V AC/DC 220...250 V AC/DC
Seuils d'ouverture % Ue 35...70
Seuils de fermeture % Ue 85
Tension d'isolation Ui 690 V
Consommation à l'appel W/VA 1.11...1.14/1.2 1.14...1.25/1.3 (1) 1.3...1.41/1.4 (1) 1.71...1.91/1.9 (1)
Fréquence nominale DC - 50/60 Hz
Degré de pollution 3
Homologation IEC 60947-5-1 ; UL 489
Connexion Cu
souple 1...25 mm²
rigide 1...35 mm²
Couple de serrage min. 3 Nm / max. 4 Nm
Alimentation AC/DC les deux
Fixation de l'appareil sur le rail EN 607 15
Type de protection IP20
face avant IP40
Température de fonctionnement -25...+60 °C
Température de stockage -40...+70 °C
Résistance aux vibrations IEC 60068-2-6 ; EN 61373 Cat. 1/Classe B
(1) Norme de référence UL 489
