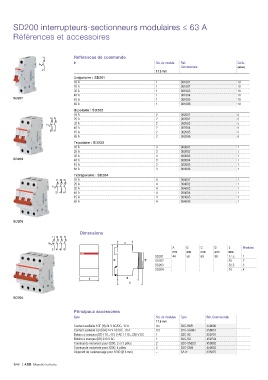

SD200 interrupteurs-sectionneurs modulaires ≤ 63 A
Références et accessoires

Références de commande
In Nb. de module Ref. Colis.
Commerciale (pièces)
17.5 mm
Unipolaire : SD201
16 A 1 361001 10
25 A 1 361002 10
32 A 1 361003 10
40 A 1 361004 10
SD201
45 A 1 361005 10
63 A 1 361006 10
Bipolaire : SD202
16 A 2 362001 5
25 A 2 362002 5
32 A 2 362003 5
40 A 2 362004 5
45 A 2 362005 5
63 A 2 362006 5
Tripolaire : SD203
16 A 3 363001 1
25 A 3 363002 1
32 A 3 363003 1
SD202 40 A 3 363004 1
45 A 3 363005 1
63 A 3 363006 1
Tétrapolaire : SD204
16 A 4 364001 1
25 A 4 364002 1
32 A 4 364003 1
40 A 4 364004 1
45 A 4 364005 1
63 A 4 364006 1

SD203

Dimensions

A
A B C D E Modules
mm mm mm mm mm
SD201 44 58 69 88 17.5 1
D 45 SD202 35 2
SD203 52.5 3
SD204 70 4

E B
C

SD204

Principaux accessoires
Type Nb. de modules Type Réf. Commerciale
17.5 mm
Contact auxiliair e 1OF (H) 24 V AC/DC, 10 A 0.5 S2C-H6R 359600
Contact auxiliaire SD (S/H) 24 V AC/DC, 10 A 0.5 S2C-S/H6R 359610
Bobine à émission (ST) 110...415 V AC / 110...250 V DC 1 S2C-A2 359701
Bobine à manque (UR) 230 V AC 1 S2C-UA 459734
Commande motorisée pour S200, 2 et 3 pôles 2 S2C-CM2/3 459802
Commande motorisée pour S200, 4 pôles 2 S2C-CM4 459803
Dispositif de cadenassage pour S200 (Ø 6 mm) – SA1E 335875

1/48 | ABB Marché tertiaire
