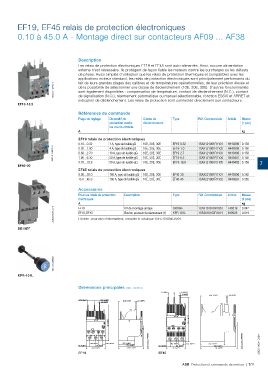

EF19, EF45 relais de protection électroniques

0.10 à 45.0 A - Montage direct sur contacteurs AF09 ... AF38

Description
Les relais de protection électroniques EF19 et EF45 sont auto-alimentés. Ainsi, aucune alimentation
externe n'est nécessaire. Ils protègent de façon fiable les moteurs contre les surcharges ou les défauts
de phase. Aussi simples d'utilisation que les relais de protection thermiques et compatibles avec les
applications moteur standard, les relais de protection électroniques sont principalement performants du
fait de leurs grandes plages des calibres et de températures opérationnelles, de leur précision élevée et
1SBC101147F0010 de la possibilité de sélectionner une classe de déclenchement (10E, 20E, 30E). D'autres fonctionnalités
sont également disponibles : compensation de température, contact de déclenchement (N.C.), contact
de signalisation (N.O.), réarmement automatique ou manuel sélectionnable, fonction ESSAI et ARRET et
indication de déclenchement. Les relais de protection sont connectés directement aux contacteurs.
EF19-18.9

Références de commande
Plage de réglage Dispositif de Classe de Type Réf. Commerciale Article Masse
protection contre déclenchement (1 pce)
les courts-circuits
A kg
EF19 relais de protection électroniques
0.10…0.32 1 A, type de fusible gG 10E, 20E, 30E EF19-0.32 1SAX121001R1101 H440398 0.158
1SBC101148F0010 0.80…2.70 10 A, type de fusible gG 10E, 20E, 30E EF19-2.7 1SAX121001R1103 H440400 0.158
H440399 0.158
EF19-1.0
4 A, type de fusible gG
10E, 20E, 30E
1SAX121001R1102
0.30…1.00
EF19-6.3
H440401 0.158
10E, 20E, 30E
1SAX121001R1104
20 A, type de fusible gG
1.90…6.30
EF45-30 5.70…18.9 50 A, type de fusible gG 10E, 20E, 30E EF19-18.9 1SAX121001R1105 H440402 0.158 7
EF45 relais de protection électroniques
9.00…30.0 160 A, type de fusible gG 10E, 20E, 30E EF45-30 1SAX221001R1101 H440396 0.362
15.0…45.0 160 A, type de fusible gG 10E, 20E, 30E EF45-45 1SAX221001R1102 H440397 0.362
Accessoires
Pour les relais de protection Description Type Réf. Commerciale Article Masse
thermiques (1 pce)
A Kit de montage unique DB19EF 1SAX101910R1001 140319 kg
2CDC231024V0013 EF19, EF45 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.019
EF19
0.042
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151004C0201.
DB19EF

1SFC151402F0001

KPR-101L

Dimensions principales mm, inches

2CDC232007F0009 2CDC232008F0009 2CDC106071C0201

EF19 EF45

ABB Protection et commande de moteur | 7/11
