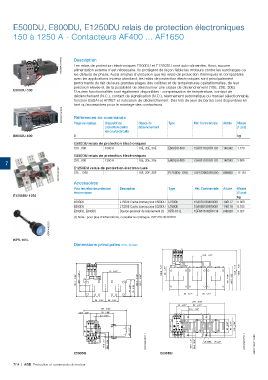

E500DU, E800DU, E1250DU relais de protection électroniques

150 à 1250 A - Contacteurs AF400 ... AF1650

2CDC231003F0008 Description
Les relais de protection électroniques E500DU et E1250DU sont auto-alimentés. Ainsi, aucune
alimentation externe n'est nécessaire. Ils protègent de façon fiable les moteurs contre les surcharges ou
les défauts de phase. Aussi simples d'utilisation que les relais de protection thermiques et compatibles
avec les applications moteur standard, les relais de protection électroniques sont principalement
performants du fait de leurs grandes plages des calibres et de températures opérationnelles, de leur
précision élevée et de la possibilité de sélectionner une classe de déclenchement (10E, 20E, 30E).
E500DU-500 D'autres fonctionnalités sont également disponibles : compensation de température, contact de
déclenchement (N.C.), contact de signalisation (N.O.), réarmement automatique ou manuel sélectionnable,
fonction ESSAI et ARRET et indication de déclenchement. Des kits de jeux de barres sont disponibles en
tant qu'accessoires pour le montage des contacteurs.
2CDC231004F0008 Références de commande

Dispositif de
Plage de réglage
déclenchement
(1 pce)
protection contre Classe de Type Réf. Commerciale Article Masse
les courts-circuits
E800DU-800 A kg
E500DU relais de protection électroniques
150…500 1000 A 10E, 20E, 30E E500DU-500 1SAX711001R1101 140342 1.170
E800DU relais de protection électroniques
250…800 1250 A 10E, 20E, 30E E800DU-800 1SAX811001R1101 140343 3.905
7 E1250DU relais de protection électroniques
1SFC101025F0201 375…1250 - 10E, 20E, 30E E1250DU-1250 1SFA739001R1000 869600 12.181

Accessoires
Pour les relais de protection Description Type Réf. Commerciale Article Masse
électroniques (1 pce)
E1250DU-1250 kg
E500DU LT500E Cache-bornes pour E500DU LT500E 1SAX701904R0001 140117 0.360
E800DU LT320E Cache-bornes pour E320DU LT800E 1SAX601904R0001 140116 0.105
E500DU, E800DU Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151004C0201.
1SFC151402F0001

KPR-101L
Dimensions principales mm, inches

41.5 1.63"

185.6 7.31" 0.87" 7.15" 7.35"
22 0.87" 22 181.6 186.6
5.95" 1.12" 5.79" 5.99" 4.06" 110.5 4.35"
151.1 28.4 147.1 152.1 103
2.91" 76 2.99"
74
83 3.27" 83 3.27"
58 2.28" 58 2.28"
247 9.72"
53 2.09" 82 3.23"
192 7.56" 27.6 1.09"
30.7 1.21" 76 2.99"
5.3 0.21"
60 2.36" 80 3.15" 3.94" 100
55 2.17"

17.9 0.7" 23.9 0.94" 2CDC232013F0011 30.4 1.2" 36.4 36.4" Ø 7(M6) Ø 0.28" 2CDC232014F0011 2CDC106071C0201

E500DU E800DU

7/14 | ABB Protection et commande de moteur
