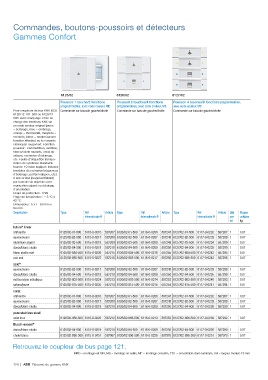

Page 122 - Resume Gamme Gestion intelligente batiment KNX
P. 122
Commandes, boutons-poussoirs et détecteurs
Gammes Confort
6125/02 6126/02 6127/02
Poussoir 1 touche/2 fonctions Poussoir 2 touches/4 fonctions Poussoir 4 touches/8 fonctions programmables,
programmables, avec code couleur, ME avec code couleur, ME
programmables, avec code couleur, ME Commande sur bascule gauche/droite
Commande sur bascule gauche/droite
Pour coupleurs de bus KNX BCU Commande sur bascule gauche/droite Type Réf. Article
6120/12-101-500 ou 6120/13- internationale @
500. Avec marquage. Prise en
charge des fonctions KNX via
un code couleur original (jaune
= éclairage, bleu = ombrage,
orange = thermostat, magenta =
scénario, blanc = neutre/aucune
fonction affectée) ou les voyants
classiques rouge/vert. Fonction
poussoir : commutation, variation,
stores/volets roulants, envoi de
valeurs, scénarios d'éclairage,
etc. Feuille d'étiquettes transpa-
rentes de symboles standards
fournie. 10 voies logiques incluses
(modules de scénarios/séquences
d'éclairage, portes logiques, etc.).
2 LED d'état (rouge/vert/éteint)
par bascule via objet de com-
munication séparé ou éclairage
d'orientation.
Degré de protection : IP20
Plage de température : – 5 °C à
45 °C.
Dimensions : h x l = 63 mm x
63 mm
Description Type Réf. Article Type Réf. Article Qté Masse
internationale @ internationale @ par unitaire
lot kg
future® linear 6125/02-81-500 6115-0-0216 587207 6126/02-81-500 6116-0-0206 587247 6127/02-81-500 6117-0-0232 587287 1 0.07
anthracite 6125/02-82-500 6115-0-0217 587208 6126/02-82-500 6116-0-0207 587248 6127/02-82-500 6117-0-0233 587288 1 0.07
savane/ivoire 6125/02-83-500 6115-0-0218 587209 6126/02-83-500 6116-0-0208 587249 6127/02-83-500 6117-0-0234 587289 1 0.07
aluminium argent 6125/02-84-500 6115-0-0219 587210 6126/02-84-500 6116-0-0209 587250 6127/02-84-500 6117-0-0235 587290 1 0.07
davos/blanc studio 6125/02-884-500 6115-0-0226 587215 6126/02-884-500 6116-0-0216 587255 6127/02-884-500 6117-0-0242 587295 1 0.07
blanc studio mat 6125/02-885-500 6115-0-0227 587216 6126/02-885-500 6116-0-0217 587256 6127/02-885-500 6117-0-0243 587296 1 0.07
noir mat
solo® 6125/02-82-500 6115-0-0217 587208 6126/02-82-500 6116-0-0207 587248 6127/02-82-500 6117-0-0233 587288 1 0.07
savane/ivoire 6125/02-84-500 6115-0-0219 587210 6126/02-84-500 6116-0-0209 587250 6127/02-84-500 6117-0-0235 587290 1 0.07
davos/blanc studio 6125/02-803-500 6115-0-0224 587213 6126/02-803-500 6116-0-0214 587253 6127/02-803-500 6117-0-0240 587293 1 0.07
météore/gris métallique 6125/02-815-500 6115-0-0225 587214 6126/02-815-500 6116-0-0215 587254 6127/02-815-500 6117-0-0241 587294 1 0.07
sahara/jaune
carat 6125/02-81-500 6115-0-0216 587207 6126/02-81-500 6116-0-0206 587247 6127/02-81-500 6117-0-0232 587287 1 0.07
anthracite 6125/02-82-500 6115-0-0217 587208 6126/02-82-500 6116-0-0207 587248 6127/02-82-500 6117-0-0233 587288 1 0.07
savane/ivoire 6125/02-84-500 6115-0-0219 587210 6126/02-84-500 6116-0-0209 587250 6127/02-84-500 6117-0-0235 587290 1 0.07
davos/blanc studio
pure stainless steel 6125/02-866-500 6115-0-0223 587212 6126/02-866-500 6116-0-0213 587252 6127/02-866-500 6117-0-0239 587292 1 0.07
acier inox
Busch-axcent® 6125/02-84-500 6115-0-0219 587210 6126/02-84-500 6116-0-0209 587250 6127/02-84-500 6117-0-0235 587290 1 0.07
davos/blanc studio 6125/02-896-500 6115-0-0451 587967 6126/02-896-500 6116-0-0226 587970 6127/02-896-500 6117-0-0251 587973 1 0.07
chalet blanc
Retrouvez le coupleur de bus page 121.
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
120 | ABB Résumé de gamme KNX
