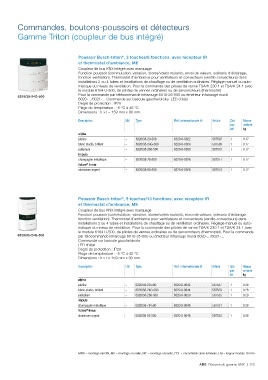

P. 125
Commandes, boutons-poussoirs et détecteurs
Gamme Triton (coupleur de bus intégré)
6320/38-24G-500 Poussoir Busch-triton®, 3 touches/6 fonctions, avec récepteur IR
et thermostat d'ambiance, ME
Coupleur de bus KNX intégré avec marquage
Fonction poussoir (commutation, variation, stores/volets roulants, envoi de valeurs, scénario d'éclairage,
fonction ventilation). Thermostat d'ambiance pour ventilateurs et convecteurs (ventilo-convecteurs) dans
installations 2 ou 4 tubes et installations de chauffage ou de ventilation ordinaires. Réglage manuel ou auto-
matique du niveau de ventilation. Pour la commande des pilotes de vanne TSA/K 230.1 et TSA/K 24.1 avec
le module 6164 U-500, de pilotes de vannes ordinaires ou de servomoteurs (thermostat)
Pour la commande par télécommande infrarouge 6010-25-500 ou émetteur infrarouge mural
6020-.../6021-... Commande sur bascule gauche/droite. LED d'état
Degré de protection : IP20
Plage de température : -5 °C à 45 °C
Dimensions : h x l = 159 mm x 90 mm.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
alpha – 6320/38-20-500 6320-0-0022 lot kg
platine – 6320/38-24G-500 6320-0-0024
blanc studio, brillant – 6320/38-260-500 6320-0-0030 587507 1 0.17
palladium – 6320/38-79-500 6320-0-0026 587509 1 0.17
impuls – 6320/38-83-500 6320-0-0028 587515 1 0.17
champagne métallique
future® linear 587511 1 0.17
aluminium argent
587513 1 0.17
6320/58-24G-500 Poussoir Busch-triton®, 5 touches/10 fonctions, avec récepteur IR
et thermostat d'ambiance, ME
Coupleur de bus KNX intégré avec marquage
Fonction poussoir (commutation, variation, stores/volets roulants, envoi de valeurs, scénario d'éclairage,
fonction ventilation). Thermostat d'ambiance pour ventilateurs et convecteurs (ventilo-convecteurs) dans
installations 2 ou 4 tubes et installations de chauffage ou de ventilation ordinaires. Réglage manuel ou auto-
matique du niveau de ventilation. Pour la commande des pilotes de vanne TSA/K 230.1 et TSA/K 24.1 avec
le module 6164 U-500, de pilotes de vannes ordinaires ou de servomoteurs (thermostat). Pour la commande
par télécommande infrarouge 6010-25-500 ou émetteur infrarouge mural 6020-.../6021-...
Commande sur bascule gauche/droite
LED d'état
Degré de protection : IP20
Plage de température : -5 °C à 45 °C
Dimensions : h x l = 159 mm x 90 mm.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
alpha – 6320/58-20-500 6320-0-0042 lot kg
platine – 6320/58-24G-500 6320-0-0044
blanc studio, brillant – 6320/58-260-500 6320-0-0050 587527 1 0.28
palladium – 6320/58-79-500 6320-0-0046 587529 1 0.28
impuls – 6320/58-83-500 6320-0-0048 587535 1 0.20
champagne métallique
future® linear 587531 1 0.28
aluminium argent
587533 1 0.28
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
ABB Résumé de gamme KNX | 123
