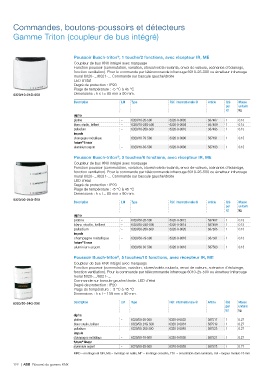

Page 124 - Resume Gamme Gestion intelligente batiment KNX
P. 124
Commandes, boutons-poussoirs et détecteurs
Gamme Triton (coupleur de bus intégré)
6320/10-24G-500 Poussoir Busch-triton®, 1 touche/2 fonctions, avec récepteur IR, ME
6320/30-24G-500
6320/50-24G-500 Coupleur de bus KNX intégré avec marquage
Fonction poussoir (commutation, variation, stores/volets roulants, envoi de valeurs, scénarios d'éclairage,
fonction ventilation). Pour la commande par télécommande infrarouge 6010-25-500 ou émetteur infrarouge
mural 6020-.../6021-... Commande sur bascule gauche/droite
LED d'état
Degré de protection : IP20
Plage de température : -5 °C à 45 °C
Dimensions : h x l = 85 mm x 90 mm.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
alpha – 6320/10-20-500 6320-0-0002 lot kg
platine – 6320/10-24G-500 6320-0-0004
blanc studio, brillant – 6320/10-260-500 6320-0-0010 587487 1 0.15
palladium – 6320/10-79-500 6320-0-0006 587489 1 0.15
impuls – 6320/10-83-500 6320-0-0008 587495 1 0.15
champagne métallique
future® linear 587491 1 0.15
aluminium argent
587493 1 0.15
Poussoir Busch-triton®, 3 touches/6 fonctions, avec récepteur IR, ME
Coupleur de bus KNX intégré avec marquage
Fonction poussoir (commutation, variation, stores/volets roulants, envoi de valeurs, scénarios d'éclairage,
fonction ventilation). Pour la commande par télécommande infrarouge 6010-25-500 ou émetteur infrarouge
mural 6020-.../6021-... Commande sur bascule gauche/droite
LED d'état
Degré de protection : IP20
Plage de température : -5 °C à 45 °C
Dimensions : h x l = 85 mm x 90 mm.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
alpha – 6320/30-20-500 6320-0-0012 lot kg
platine – 6320/30-24G-500 6320-0-0014
blanc studio, brillant – 6320/30-260-500 6320-0-0020 587497 1 0.13
palladium – 6320/30-79-500 6320-0-0016 587499 1 0.13
impuls – 6320/30-83-500 6320-0-0018 587505 1 0.13
champagne métallique
future® linear 587501 1 0.13
aluminium argent
587503 1 0.13
Poussoir Busch-triton®, 5 touches/10 fonctions, avec récepteur IR, ME
Coupleur de bus KNX intégré avec marquage
Fonction poussoir (commutation, variation, stores/volets roulants, envoi de valeurs, scénarios d'éclairage,
fonction ventilation). Pour la commande par télécommande infrarouge 6010-25-500 ou émetteur infrarouge
mural 6020-.../6021-...
Commande sur bascule gauche/droite. LED d'état
Degré de protection : IP20
Plage de température : -5 °C à 45 °C
Dimensions : h x l = 159 mm x 90 mm.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
alpha – 6320/50-20-500 6320-0-0032 lot kg
platine – 6320/50-24G-500 6320-0-0034
blanc studio, brillant – 6320/50-260-500 6320-0-0040 587517 1 0.27
palladium – 6320/50-79-500 6320-0-0036 587519 1 0.27
impuls – 6320/50-83-500 6320-0-0038 587525 1 0.27
champagne métallique
future® linear 587521 1 0.27
aluminium argent
587523 1 0.27
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
122 | ABB Résumé de gamme KNX
