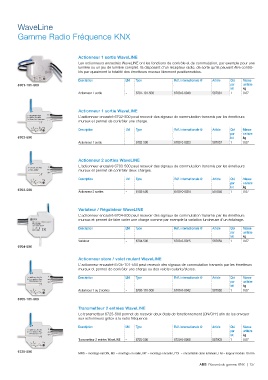

Page 139 - Resume Gamme Gestion intelligente batiment KNX
P. 139
WaveLine
Gamme Radio Fréquence KNX
Actionneur 1 sortie WaveLINE
Les actionneurs encastrés WaveLINE ont les fonctions de contrôle et de commutation, par exemple pour une
lumière ou un jeu de lumière complet. Ils disposent d'un récepteur radio, de sorte qu'ils peuvent être contrô-
lés par quasiment la totalité des émetteurs muraux librement positionnables.
Description LM Type Réf. internationale @ Article Qté Masse
Actionneur 1 sortie – 6701-101-500 6700-0-0040
6701-101-500 par unitaire
6702-500
6703-500 lot kg
6704-500
6705-101-500 587901 1 0.07
6725-500
Actionneur 1 sortie WaveLINE
L'actionneur encastré 6702-500 peut recevoir des signaux de commutation transmis par les émetteurs
muraux et permet de contrôler une charge.
Description LM Type Réf. internationale @ Article Qté Masse
Actionneur 1 sortie – 6702-500 6700-0-0023
par unitaire
lot kg
587857 1 0.07
Actionneur 2 sorties WaveLINE
L'actionneur encastré 6703-500 peut recevoir des signaux de commutation transmis par les émetteurs
muraux et permet de contrôler deux charges.
Description LM Type Réf. internationale @ Article Qté Masse
Actionneur 2 sorties – 6703-500 6700-0-0024
par unitaire
lot kg
587858 1 0.07
Variateur / Régulateur WaveLINE
L'actionneur encastré 6704-500 peut recevoir des signaux de commutation transmis par les émetteurs
muraux et permet de faire varier une charge comme par exemple la variation lumineuse d'un éclairage.
Description LM Type Réf. internationale @ Article Qté Masse
Variateur – 6704-500 6700-0-0025
par unitaire
lot kg
587859 1 0.07
Actionneur store / volet roulant WaveLINE
L'actionneur encastré 6705-101-500 peut recevoir des signaux de commutation transmis par les émetteurs
muraux et permet de contrôler une charge ou des volets roulants/stores.
Description LM Type Réf. internationale @ Article Qté Masse
Actionneur 1 ou 2 sorties – 6705-101-500 6700-0-0042
par unitaire
lot kg
587902 1 0.07
Transmetteur 2 entrées WaveLINE
Le transmetteur 6725-500 permet de recevoir deux états de fonctionnement (ON/OFF) afin de les envoyer
aux actionneurs grâce à la radio fréquence.
Description LM Type Réf. internationale @ Article Qté Masse
6720-0-0008
par unitaire
lot kg
Transmetteur 2 entrées WaveLINE – 6725-500 587903 1 0.07
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
ABB Résumé de gamme KNX | 137
