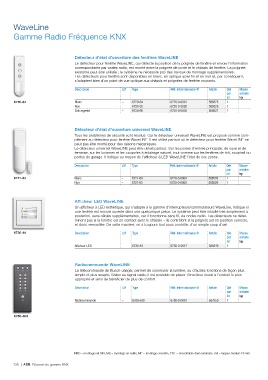

Page 140 - Resume Gamme Gestion intelligente batiment KNX
P. 140
WaveLine
Gamme Radio Fréquence KNX
Détecteur d'état d'ouverture des fenêtres WaveLINE
Le détecteur pour fenêtre WaveLINE, qui détecte la position de la poignée de fenêtre et envoie l'information
correspondante par ondes radio, est monté entre la poignée de porte et le châssis de fenêtre. La poignée
existante peut être utilisée ; le système ne nécessite pas des travaux de montage supplémentaires.
Les détecteurs pour fenêtre sont disponibles en blanc, en optique acier fin et en noir et, par conséquent,
s'adaptent bien d'un point de vue optique aux châssis et poignées de fenêtre courants.
Description LM Type Réf. internationale @ Article Qté Masse
Blanc – 6720-64 6720-0-0001 par unitaire
Noir – 6720-65 6720-0-0002
Gris argenté – 6720-66 6720-0-0003 lot kg
6720-64 586525 1
6721-64
6730-84 586526 1
6780-500
586527 1
Détecteur d'état d'ouverture universel WaveLINE
Tous les problèmes de sécurité sont résolus. Car le détecteur universel WaveLINE est proposé comme com-
plément au détecteur pour fenêtre WaveLINE. Il est utilisé partout où le détecteur pour fenêtre WaveLINE ne
peut pas être monté pour des raisons mécaniques.
Le détecteur universel WaveLINE peut être utilisé partout. Sur les portes d'entrée principale, de cave et de
terrasse, sur les lucarnes et les coupoles à éclairage naturel, tout comme sur les fenêtres de toit, soupirail ou
portes de garage. Il indique au moyen de l'afficheur à LED WaveLINE l'état de ces zones.
Description LM Type Réf. internationale @ Article Qté Masse
Blanc – 6721-64 6720-0-0004 par unitaire
Noir – 6721-65 6720-0-0005
lot kg
586528 1
586529 1
Afficheur LED WaveLINE
Un afficheur à LED esthétique, qui s'adapte à la gamme d'interrupteurs/commutateurs WaveLine, indique si
une fenêtre est encore ouverte dans une quelconque pièce. Le système peut être installé très simplement a
posteriori, sans câbles supplémentaires, car il fonctionne sans fil, via ondes radio. Les détecteurs ne déter-
minent pas si la fenêtre est en contact avec le châssis – ils contrôlent si la poignée est en position correcte,
et donc verrouillée. De cette manière, on a toujours tout sous contrôle, d'un simple coup d'œil.
Description LM Type Réf. internationale @ Article Qté Masse
Afficheur LED – 6730-84 6730-0-0017
par unitaire
lot kg
586546 1
Radiocommande WaveLINE
La télécommande de Busch-Jaeger, permet de commuter la lumière, ou d'autres fonctions de façon plus
simple et plus souple. Grâce au signal radio, il est possible de placer l'émetteur mural à l'endroit le plus
approprié et ainsi de bénéficier de plus de confort.
Description LM Type Réf. internationale @ Article Qté Masse
Radiocommande – 6780-500 6780-0-0001
par unitaire
lot kg
587850 1
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
138 | ABB Résumé de gamme KNX
