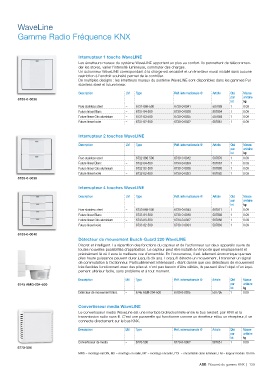

Page 141 - Resume Gamme Gestion intelligente batiment KNX
P. 141
WaveLine
Gamme Radio Fréquence KNX
Interrupteur 1 touche WaveLINE
Les émetteurs muraux du système WaveLINE apportent un plus au confort. Ils permettent de télécomman-
der les stores, varier l'intensité lumineuse, commuter des charges.
Un actionneur WaveLINE correspondant à la charge est encastré et un émetteur mural installé sans aucune
restriction à l'endroit souhaité permet de le contrôler.
De multiples designs : les émetteurs muraux du système WaveLINE sont disponibles dans les gammes Pur
stainless steel et future linear.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
6730-0-0038 Pure stainless steel – 6731-866-500 6730-0-0041 lot kg
Future linear Blanc – 6731-84-500 6730-0-0038
6730-0-0039 Future linear Gris aluminium – 6731-83-500 6730-0-0035 587869 1 0.09
6730-0-0040 Future linear Ivoire – 6731-82-500 6730-0-0032
6745 AMG-204-500 587854 1 0.09
6770-500
587864 1 0.09
587861 1 0.09
Interrupteur 2 touches WaveLINE
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
6730-0-0042 lot kg
6730-0-0039
Pure stainless steel – 6732-866-500 6730-0-0036 587870 1 0.09
Future linear Blanc – 6732-84-500 6730-0-0033
Future linear Gris aluminium – 6732-83-500 587867 1 0.09
Future linear Ivoire – 6732-82-500
587865 1 0.09
587862 1 0.09
Interrupteur 4 touches WaveLINE
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
6730-0-0043 lot kg
6730-0-0040
Pure stainless steel – 6733-866-500 6730-0-0037 587871 1 0.09
Future linear Blanc – 6733-84-500 6730-0-0034
Future linear Gris aluminium – 6733-83-500 587868 1 0.09
Future linear Ivoire – 6733-82-500
587866 1 0.09
587863 1 0.09
Détecteur de mouvement Busch-Guard 220 WaveLINE
Discret et intelligent. La répartition des fonctions du capteur et de l'actionneur sur deux appareils ouvre de
toutes nouvelles possibilités d'application. Le capteur peut être installé à n'importe quel emplacement et
précisément là où il aura la meilleure vue d'ensemble. En l'occurrence, il est tellement économique que ses
piles haute puissance peuvent durer jusqu'à dix ans. Lorsqu'il détecte un mouvement, il transmet un signal
de commutation à l'actionneur. Particulièrement intéressant : étant donné que ces détecteurs de mouvement
très flexibles fonctionnent avec des piles et n'ont pas besoin d'être câblés, ils peuvent être l'objet d'un équi-
pement ultérieur facile, sans problème et à tout moment.
Description LM Type Réf. internationale @ Article Qté Masse
6700-0-0035
par unitaire
lot kg
Détecteur de mouvement blanc – 6745 AGM-204-500 587795 1 0.09
Convertisseur media WaveLINE
Le convertisseur media WaveLine est une interface bidirectionnelle entre le bus twisted-pair KNX et la
transmission radio sans fil. C'est une passerelle qui fonctionne comme un émetteur et/ou un récepteur, il se
connecte directement sur le bus KNX.
Description LM Type Réf. internationale @ Article Qté Masse
Convertisseur de media – 6770-500 6770-0-0002
par unitaire
lot kg
587851 1 0.09
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
