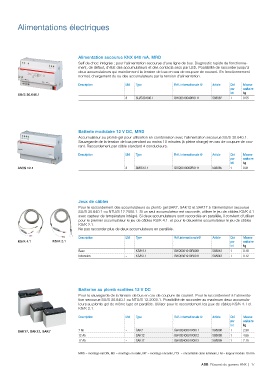

Alimentations électriques

Alimentation secourue KNX 640 mA, MRD

Self de choc intégrée ; pour l'alimentation secourue d'une ligne de bus. Diagnostic rapide de fonctionne-
ment, de défaut, d'état des accumulateurs et des contacts secs par LED. Possibilité de raccorder jusqu'à
deux accumulateurs qui maintiennent la tension de bus en cas de coupure de courant. En fonctionnement
normal, chargement du ou des accumulateurs par la tension d'alimentation.

Description LM Type Réf. internationale @ Article Qté Masse
8 SU/S30.640.1 GHQ6310049R0111 par unitaire
SU/S 30.640.1 lot kg

588062 1 0.55

Batterie modulaire 12 V DC, MRD

Accumulateur au plomb-gel pour utilisation en combinaison avec l'alimentation secourue SU/S 30.640.1.
Sauvegarde de la tension de bus pendant au moins 10 minutes (à pleine charge) en cas de coupure de cou-
rant. Raccordement par câble standard 4 conducteurs.

Description LM Type Réf. internationale @ Article Qté Masse
8 AM/S12.1 GHQ6310062R0111 par unitaire
lot kg

AM/S 12.1 588065 1 0.81

Jeux de câbles

Pour le raccordement des accumulateurs au plomb-gel SAK7, SAK12 et SAK17 à l'alimentation secourue
SU/S 30.640.1 ou NTU/S 12.2000.1. Si un seul accumulateur est raccordé, utiliser le jeu de câbles KS/K 4.1
avec capteur de température intégré. Si deux accumulateurs sont raccordés en parallèle, il convient d'utiliser
pour le premier accumulateur le jeu de câbles KS/K 4.1. et pour le deuxième accumulateur le jeu de câbles
KS/K 2.1.
Ne pas raccorder plus de deux accumulateurs en parallèle.

KS/K 2.1 Description LM Type Réf.internationale@ Article Qté Masse
par unitaire
KS/K 4.1 Base – KS/K4.1 GHQ6301910R0001 lot kg
Extension – KS/K2.1 GHQ6301910R0011
588042 1 0.18

588043 1 0.12

Batteries au plomb scellées 12 V DC

Pour la sauvegarde de la tension de bus en cas de coupure de courant. Pour le raccordement à l'alimenta-
tion secourue SU/S 30.640.1 ou NTU/S 12.2000.1. Possibilité de raccorder au maximum deux accumula-
teurs au plomb-gel de même type en parallèle. Utiliser pour le raccordement les jeux de câbles KS/K 4.1 et
KS/K 2.1.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
7 Ah – SAK7 GHV9240001V0011 lot kg
12 Ah – SAK12 GHV9240001V0012
SAK17, SAK12, SAK7 17 Ah – SAK17 GHV9240001V0013 588096 1 2.98

588098 1 4.66

588099 1 7.15

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
ABB Résumé de gamme KNX | 17
