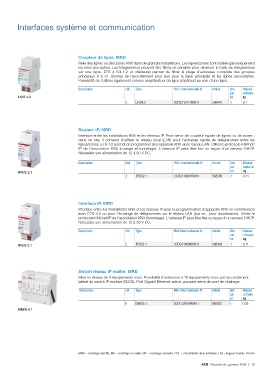

Interfaces système et communication

Coupleur de ligne, MRD

Relie des lignes ou des zones KNX dans de grandes installations. Les lignes/zones sont isolées galvaniquement
les unes des autres. Les télégrammes peuvent être filtrés en parallèle pour diminuer le trafic de télégrammes
sur une ligne. ETS 4 (V4.1.2 et ultérieure) permet de filtrer la plage d'adresses complète des groupes
principaux 0 à 31. Bornes de raccordement pour bus pour la ligne principale et les lignes secondaires.
Possibilité de l'utiliser également comme amplificateur de ligne (répéteur) au sein d'une ligne.

Description LM Type Réf. internationale @ Article Qté Masse
2 LK/S4.2 2CDG110171R0011 par unitaire
LK/S 4.2 lot kg
IPR/S 2.1
IPS/S 2.1 588414 1 0.1
ISM/S 5.1
Routeur IP, MRD

Interface entre les installations KNX et les réseaux IP. Peut servir de coupleur rapide de lignes ou de zones ;
dans ce cas, il convient d'utiliser le réseau local (LAN) pour l'échange rapide de télégrammes entre les
lignes/zones. ETS 4.0 permet de programmer des appareils KNX via le réseau LAN. Utilise le protocole KNXnet/
IP de l'association KNX (routage et tunnelage). L'adresse IP peut être fixe ou reçue d'un serveur DHCP.
Nécessite une alimentation de 12 à 30 V DC.

Description LM Type Réf. internationale @ Article Qté Masse
2 IPR/S2.1 2CDG110061R0011 par unitaire
lot kg

588299 1 0.11

Interface IP, MRD

Interface entre les installations KNX et les réseaux IP pour la programmation d'appareils KNX en combinaison
avec ETS 4.0 ou pour l'échange de télégrammes sur le réseau LAN (par ex., pour visualisation). Utilise le
protocole KNXnet/IP de l'association KNX (tunnelage). L'adresse IP peut être fixe ou reçue d'un serveur DHCP.
Nécessite une alimentation de 12 à 30 V DC.

Description LM Type Réf. internationale @ Article Qté Masse
2 IPS/S2.1 2CDG110098R0011 par unitaire
lot kg

588309 1 0.11

Switch réseau IP maître, MRD

Mise en réseau de 5 équipements maxi. Possibilité d'extension à 10 équipements maxi par raccordement
latéral du switch IP esclave (ISS/S). Port Gigabit Ethernet activé, pouvant servir de port de chaînage.

Description LM Type Réf. internationale @ Article Qté Masse
6 ISM/S5.1 2CDG120034R0011 par unitaire
lot kg

588332 1 0.35

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
