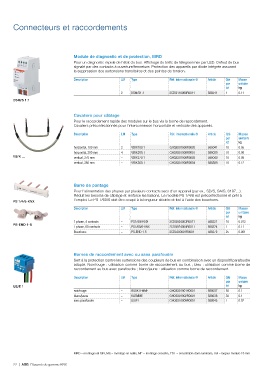

Connecteurs et raccordements

Module de diagnostic et de protection, MRD

Pour un diagnostic rapide de l'état du bus. Affichage du trafic de télégrammes par LED. Défaut de bus
signalé par des contacts à ouverture/fermeture. Protection des appareils par diode intégrée assurant
la suppression des surtensions transitoires et des pointes de tension.

Description LM Type Réf. internationale @ Article Qté Masse
2 DSM/S1.1 2CDG110060R0011 par unitaire
lot kg

588241 1 0.11

DSM/S 1.1 Cavaliers pour câblage

VB/K … Pour le raccordement rapide des modules sur le bus via la borne de raccordement.
PS 1/4/6-KNX Cavaliers préconfectionnés pour l'interconnexion horizontale et verticale des appareils.
PS-END 1-S
Description LM Type Réf. internationale @ Article Qté Masse
US/E 1 par unitaire
horizontal, 100 mm 2 VB/K100.1 GHQ6301908R0003 lot kg
horizontal, 200 mm 4 VB/K200.1 GHQ6301908R0001
vertical, 270 mm – VB/K270.1 GHQ6301908R0002 588041 10 0.05
vertical, 360 mm – VB/K360.1 GHQ6301908R0004
588039 10 0.06

588040 10 0.09

588389 10 0.12

Barre de pontage

Pour l'alimentation des phases par plusieurs contacts secs d'un appareil (par ex., SD/S, SA/S, 6197…).
Réduit les besoins de câblage et renforce les liaisons. Le modèle PS 1/4/6 est préconfectionné et prêt à
l'emploi. Le PS 1/60/6 doit être coupé à la longueur désirée et fixé à l'aide des bouchons.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
1 phase, 4 contacts – PS1/4/6-KNX 2CDG924003R0011 lot kg
1 phase, 60 contacts – PS1/60/6-KNX 2CDG924004R0011
Bouchons – PS-END 1 S 2CDL000001R0001 588321 10 0.012

588324 1 0.11

588372 25 0.001

Bornes de raccordement avec ou sans parafoudre

Sert à la protection contre les surtensions des coupleurs de bus en combinaison avec un dispositif parafoudre
adapté. Noir/rouge : utilisation comme borne de raccordement au bus ; bleu : utilisation comme borne de
raccordement au bus avec parafoudre ; blanc/jaune : utilisation comme borne de raccordement.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
noir/rouge – BUSKLEMME GHQ6301901R0001 lot kg
blanc/jaune – KLEMME GHQ6301902R0001
avec parafoudre – US/E1 GHQ6310009R0001 588037 50 0.1

588038 50 0.1

588045 1 0.02

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
22 | ABB Résumé de gamme KNX
