ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/171

—

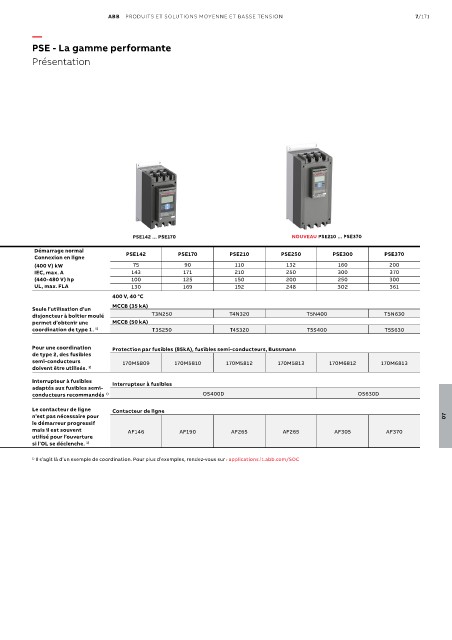

PSE - La gamme performante
Présentation

PSE142 ... PSE170 NOUVEAU PSE210 ... PSE370

Démarrage normal Démarrage normal
Connexion en ligne PSE18 PSE25 PSE30 PSE37 PSE45 PSE60 PSE72 PSE85 PSE105 Connexion en ligne PSE142 PSE170 PSE210 PSE250 PSE300 PSE370
(400 V) kW 7.5 11 15 18.5 22 30 37 45 55 (400 V) kW 75 90 110 132 160 200
IEC, max. A 18 25 30 37 45 60 72 85 106 IEC, max. A 143 171 210 250 300 370
(440-480 V) hp 10 15 20 25 30 40 50 60 75 (440-480 V) hp 100 125 150 200 250 300
UL, max. FLA 18 25 28 34 42 60 68 80 104 UL, max. FLA 130 169 192 248 302 361
400 V, 40 °C 400 V, 40 °C
MCCB (35 kA) MCCB (35 kA)
Seule l’utilisation d’un Seule l’utilisation d’un
disjoncteur à boîtier moulé T2N160 T3N250 disjoncteur à boîtier moulé T3N250 T4N320 T5N400 T5N630
(MCCB) permet d’obtenir MCCB (50 kA) permet d’obtenir une MCCB (50 kA)
une coordination de type 1 1) T2S160 T3S250 coordination de type 1. 1) T3S250 T4S320 T5S400 T5S630

Pour une coordination Protection par fusibles (85 kA), fusibles semi-conducteurs, Bussmann Pour une coordination Protection par fusibles (85kA), fusibles semi-conducteurs, Bussmann
de type 2, des fusibles de type 2, des fusibles
semi-conducteurs 170M1563 170M1564 170M1566 170M1567 170M1568 170M1569 170M1571 170M1572 170M3819 semi-conducteurs 170M5809 170M5810 170M5812 170M5813 170M6812 170M6813
doivent être utilisés. 1) doivent être utilisés. 1)
Interrupteur à fusibles Interrupteur à fusibles Interrupteur à fusibles Interrupteur à fusibles
adaptés aux fusibles semi- adaptés aux fusibles semi-
conducteurs recommandés 1) OS32GD OS63GD OS125GD OS250D conducteurs recommandés 1) OS400D OS630D

Contacteur de ligne Le contacteur de ligne Contacteur de ligne
Le contacteur de ligne n’est pas n’est pas nécessaire pour 07
nécessaire pour le démarreur le démarreur progressif
progressif mais il est souvent AF26 AF30 AF38 AF52 AF65 AF80 AF96 AF116 mais il est souvent AF146 AF190 AF265 AF265 AF305 AF370
utilisé pour l’ouverture utilisé pour l’ouverture
si l’OL se déclenche. 1) si l’OL se déclenche. 1)

1) Il s’agit là d’un exemple de coordination. Pour plus d’exemples, rendez-vous sur : applications.it.abb.com/SOC 1) Il s’agit là d’un exemple de coordination. Pour plus d’exemples, rendez-vous sur : applications.it.abb.com/SOC
