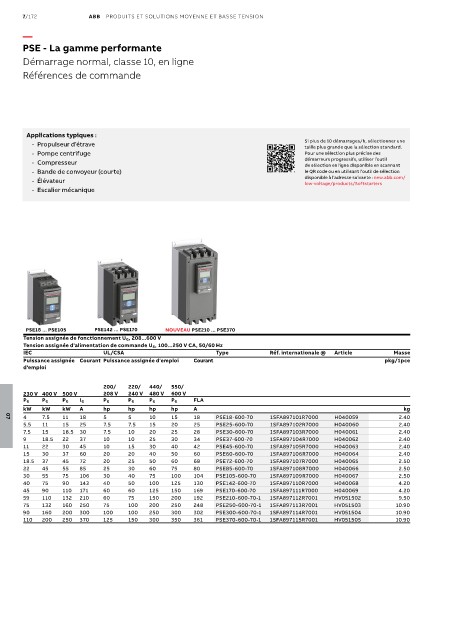

Page 1130 - Les indispensables 2021

7/172 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
PSE - La gamme performante
Démarrage normal, classe 10, en ligne
Références de commande

Applications typiques :
Si plus de 10 démarrages/h, sélectionner une
- Propulseur d’étrave taille plus grande que la sélection standard.
- Pompe centrifuge Pour une sélection plus précise des
démarreurs progressifs, utiliser l’outil
- Compresseur de sélection en ligne disponible en scannant
- Bande de convoyeur (courte) le QR code ou en utilisant l'outil de sélection
disponible à l’adresse suivante : new.abb.com/
- Élévateur low-voltage/products/Softstarters
- Escalier mécanique

PSE18 ... PSE105 PSE142 ... PSE170 NOUVEAU PSE210 ... PSE370
Tension assignée de fonctionnement U e, 208...600 V
Tension assignée d'alimentation de commande U s, 100...250 V CA, 50/60 Hz
IEC UL/CSA Type Réf. internationale @ Article Masse
Puissance assignée Courant Puissance assignée d'emploi Courant pkg/1pce
d'emploi

200/ 220/ 440/ 550/
230 V 400 V 500 V 208 V 240 V 480 V 600 V
P e P e P e I e P e P e P e P e FLA
kW kW kW A hp hp hp hp A kg
4 7.5 11 18 5 5 10 15 18 PSE18-600-70 1SFA897101R7000 H040059 2.40
07
5.5 11 15 25 7.5 7.5 15 20 25 PSE25-600-70 1SFA897102R7000 H040060 2.40
7.5 15 18.5 30 7.5 10 20 25 28 PSE30-600-70 1SFA897103R7000 H040061 2.40
9 18.5 22 37 10 10 25 30 34 PSE37-600-70 1SFA897104R7000 H040062 2.40
11 22 30 45 10 15 30 40 42 PSE45-600-70 1SFA897105R7000 H040063 2.40
15 30 37 60 20 20 40 50 60 PSE60-600-70 1SFA897106R7000 H040064 2.40
18.5 37 45 72 20 25 50 60 68 PSE72-600-70 1SFA897107R7000 H040065 2.50
22 45 55 85 25 30 60 75 80 PSE85-600-70 1SFA897108R7000 H040066 2.50
30 55 75 106 30 40 75 100 104 PSE105-600-70 1SFA897109R7000 H040067 2.50
40 75 90 143 40 50 100 125 130 PSE142-600-70 1SFA897110R7000 H040068 4.20
45 90 110 171 60 60 125 150 169 PSE170-600-70 1SFA897111R7000 H040069 4.20
59 110 132 210 60 75 150 200 192 PSE210-600-70-1 1SFA897112R7001 HV051502 9.50
75 132 160 250 75 100 200 250 248 PSE250-600-70-1 1SFA897113R7001 HV051503 10.90
90 160 200 300 100 100 250 300 302 PSE300-600-70-1 1SFA897114R7001 HV051504 10.90
110 200 250 370 125 150 300 350 361 PSE370-600-70-1 1SFA897115R7001 HV051505 10.90
