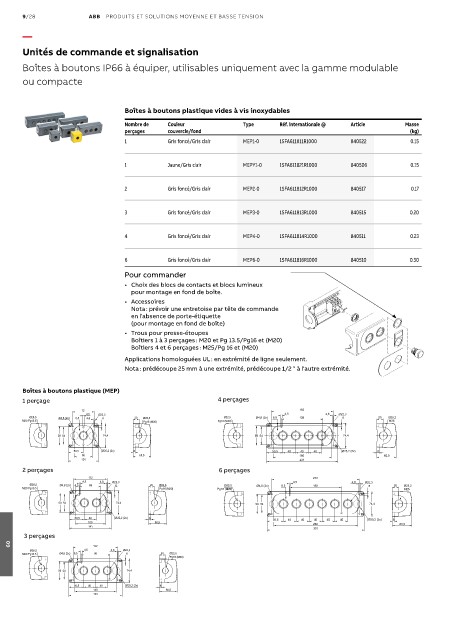

Page 1278 - Les indispensables 2021

9/28 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

Unités de commande et signalisation
Boîtes à boutons IP66 à équiper, utilisables uniquement avec la gamme modulable
ou compacte

Boîtes à boutons plastique vides à vis inoxydables
Nombre de Couleur Type Réf. internationale @ Article Masse
perçages couvercle/fond (kg)
1 Gris foncé/Gris clair MEP1-0 1SFA611811R1000 840522 0.15

1 Jaune/Gris clair MEPY1-0 1SFA611821R1000 840506 0.15

2 Gris foncé/Gris clair MEP2-0 1SFA611812R1000 840517 0.17

3 Gris foncé/Gris clair MEP3-0 1SFA611813R1000 840515 0.20

4 Gris foncé/Gris clair MEP4-0 1SFA611814R1000 840511 0.23

6 Gris foncé/Gris clair MEP6-0 1SFA611816R1000 840510 0.30
Pour commander
• Choix des blocs de contacts et blocs lumineux
pour montage en fond de boîte.
• Accessoires
Nota : prévoir une entretoise par tête de commande
en l'absence de porte-étiquette ▲
(pour montage en fond de boîte)
• Trous pour presse-étoupes
Boîtiers 1 à 3 perçages : M20 et Pg 13.5/Pg16 et (M20)
Boîtiers 4 et 6 perçages : M25/Pg 16 et (M20)
Applications homologuées UL : en extrémité de ligne seulement.
Nota : prédécoupe 25 mm à une extrémité, prédécoupe 1/2 " à l'autre extrémité.

Boîtes à boutons plastique (MEP)
1 perçage 4 perçages

2 perçages 6 perçages

3 perçages
09
