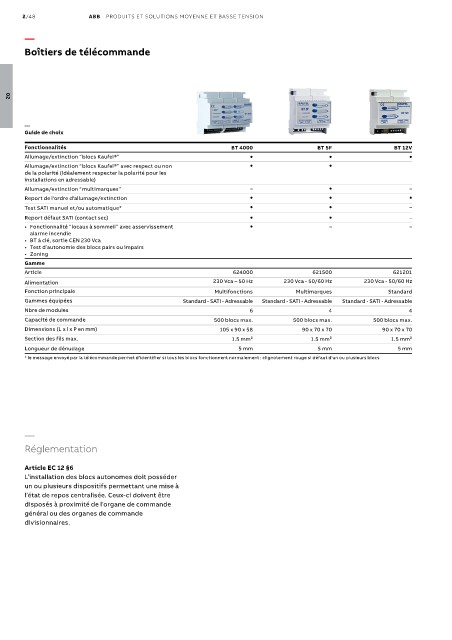

Page 162 - Les indispensables 2021

2/48 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

Boîtiers de télécommande

02

—
Guide de choix

Fonctionnalités BT 4000 BT 5F BT 12V
Allumage/extinction “ blocs Kaufel®”   
Allumage/extinction “ blocs Kaufel®” avec respect ou non  
de la polarité (Idéalement respecter la polarité pour les
installations en adressable)
Allumage/extinction “ multimarques ” –  –
Report de l'ordre d'allumage/extinction   
Test SATI manuel et/ou automatique*   –
Report défaut SATI (contact sec)   –
• Fonctionnalité “ locaux à sommeil ” avec asservissement  – –
alarme incendie
• BT à clé, sortie CEN 230 Vca
• Test d’autonomie des blocs pairs ou impairs
• Zoning
Gamme
Article 624000 621500 621201
Alimentation 230 Vca – 50 Hz 230 Vca - 50/60 Hz 230 Vca - 50/60 Hz
Fonction principale Multifonctions Multimarques Standard
Gammes équipées Standard - SATI - Adressable Standard - SATI - Adressable Standard - SATI - Adressable
Nbre de modules 6 4 4
Capacité de commande 500 blocs max. 500 blocs max. 500 blocs max.
Dimensions (L x l x P en mm) 105 x 90 x 58 90 x 70 x 70 90 x 70 x 70
Section des fils max. 1.5 mm² 1.5 mm² 1.5 mm²
Longueur de dénudage 5 mm 5 mm 5 mm
* le message envoyé par la télécommande permet d'identifier si tous les blocs fonctionnent normalement : clignotement rouge si défaut d'un ou plusieurs blocs

—
Réglementation

Article EC 12 §6
L’installation des blocs autonomes doit posséder
un ou plusieurs dispositifs permettant une mise à
l’état de repos centralisée. Ceux-ci doivent être
disposés à proximité de l’organe de commande
général ou des organes de commande
divisionnaires.
