Boîtiers de télécommande
02

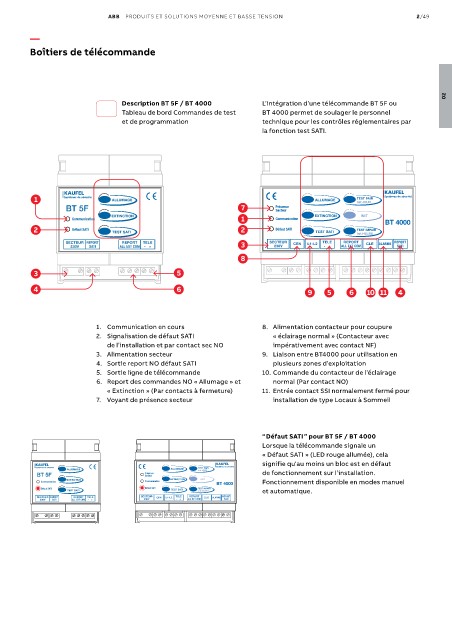

Description BT 5F / BT 4000 L’intégration d’une télécommande BT 5F ou
Tableau de bord Commandes de test BT 4000 permet de soulager le personnel
et de programmation technique pour les contrôles réglementaires par
la fonction test SATI.
1
BT 5F 7
1
2 2
3
8
3 5
4 6 9 5 6 10 11 4
1. Communication en cours 8. Alimentation contacteur pour coupure
2. Signalisation de défaut SATI « éclairage normal » (Contacteur avec
de l’installation et par contact sec NO impérativement avec contact NF)
BT 5F
3. Alimentation secteur 9. Liaison entre BT4000 pour utilisation en
4. Sortie report NO défaut SATI plusieurs zones d’exploitation
5. Sortie ligne de télécommande 10. Commande du contacteur de l’éclairage
6. Report des commandes NO « Allumage » et normal (Par contact NO)
« Extinction » (Par contacts à fermeture) 11. Entrée contact SSI normalement fermé pour
7. Voyant de présence secteur installation de type Locaux à Sommeil
“ Défaut SATI ” pour BT 5F / BT 4000
Lorsque la télécommande signale un
« Défaut SATI » (LED rouge allumée), cela
signifie qu'au moins un bloc est en défaut
BT 5F de fonctionnement sur l’installation.
Fonctionnement disponible en modes manuel
et automatique.
BT 5F
