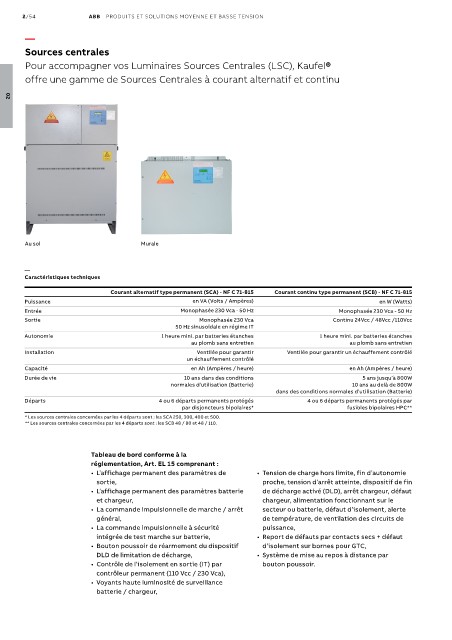

Page 168 - Les indispensables 2021

2/54 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

Sources centrales
Pour accompagner vos Luminaires Sources Centrales (LSC), Kaufel®
offre une gamme de Sources Centrales à courant alternatif et continu

02

Au sol Murale

—
Caractéristiques techniques

Courant alternatif type permanent (SCA) - NF C 71-815 Courant continu type permanent (SCB) - NF C 71-815
Puissance en VA (Volts / Ampères) en W (Watts)
Entrée Monophasée 230 Vca - 50 Hz Monophasée 230 Vca - 50 Hz
Sortie Monophasée 230 Vca Continu 24Vcc / 48Vcc /110Vcc
50 Hz sinusoïdale en régime IT
Autonomie 1 heure mini. par batteries étanches 1 heure mini. par batteries étanches
au plomb sans entretien au plomb sans entretien
Installation Ventilée pour garantir Ventilée pour garantir un échauffement contrôlé
un échauffement contrôlé
Capacité en Ah (Ampères / heure) en Ah (Ampères / heure)
Durée de vie 10 ans dans des conditions 5 ans jusqu’à 800W
normales d’utilisation (Batterie) 10 ans au delà de 800W
dans des conditions normales d’utilisation (Batterie)
Départs 4 ou 6 départs permanents protégés 4 ou 6 départs permanents protégés par
par disjoncteurs bipolaires* fusibles bipolaires HPC**
* Les sources centrales concernées par les 4 départs sont : les SCA 250, 300, 400 et 500.
** Les sources centrales concernées par les 4 départs sont : les SCB 48 / 80 et 48 / 110.

Tableau de bord conforme à la
réglementation, Art. EL 15 comprenant :
• L’affichage permanent des paramètres de • Tension de charge hors limite, fin d’autonomie
sortie, proche, tension d’arrêt atteinte, dispositif de fin
• L’affichage permanent des paramètres batterie de décharge activé (DLD), arrêt chargeur, défaut
et chargeur, chargeur, alimentation fonctionnant sur le
• La commande impulsionnelle de marche / arrêt secteur ou batterie, défaut d’isolement, alerte
général, de température, de ventilation des circuits de
• La commande impulsionnelle à sécurité puissance,
intégrée de test marche sur batterie, • Report de défauts par contacts secs + défaut
• Bouton poussoir de réarmement du dispositif d’isolement sur bornes pour GTC,
DLD de limitation de décharge, • Système de mise au repos à distance par
• Contrôle de l’isolement en sortie (IT) par bouton poussoir.
contrôleur permanent (110 Vcc / 230 Vca),
• Voyants haute luminosité de surveillance
batterie / chargeur,
