Boîtiers de télécommande
—

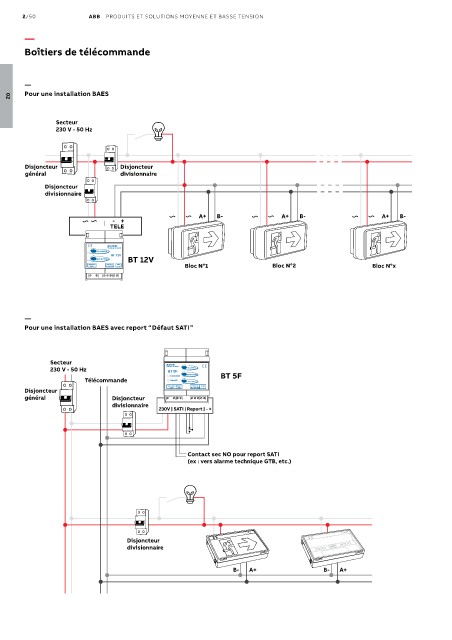

Pour une installation BAES
02
Secteur
230 V - 50 Hz
Disjoncteur Disjoncteur
général divisionnaire
Disjoncteur
divisionnaire
A+ B- A+ B- A+ B-
TELE
BT 12V
Bloc N1 Bloc N2 Bloc Nx
—
Pour une installation BAES avec report “ Défaut SATI ”
Secteur
230 V - 50 Hz BT 5F
Télécommande BT 5F
Disjoncteur
général Disjoncteur
divisionnaire
230V | SATI | Report | - +
Secteur
230 Vca - 50 Hz
Contact sec NO pour report SATI
(ex : vers alarme technique GTB, etc.)
BT 5F
Contact sec NO pour report SATI
(ex : vers alarme technique, GTB etc...)
Disjoncteur
divisionnaire
B- A+ B- A+
