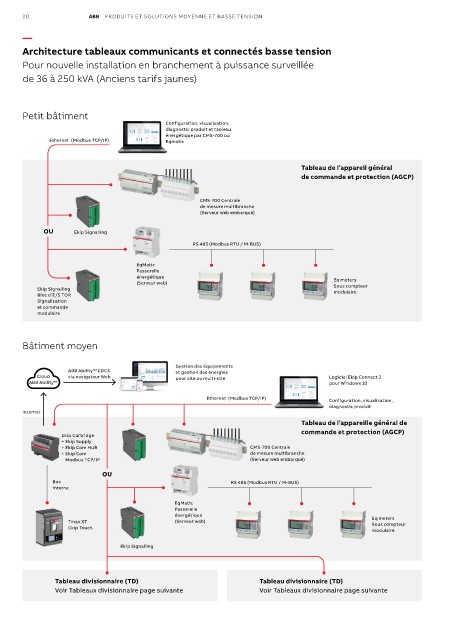

Architecture tableaux communicants et connectés basse tension

Pour nouvelle installation en branchement à puissance surveillée
de 36 à 250 kVA (Anciens tarifs jaunes)

Petit bâtiment
Configuration, visualisation,
diagnostic produit et tableau
énergétique par CMS-700 ou
Ethernet (Modbus TCP/IP) Eqmatic

Tableau de l’appareil général
de commande et protection (AGCP)

CMS-700 Centrale
de mesure multibranche
(Serveur web embarqué)
OU Ekip Signalling

RS 485 (Modbus RTU / M-BUS)

EqMatic
Passerelle
énergétique Eq meters
(Serveur web)
Ekip Signalling Sous compteur
modulaire
Bloc d’E/S TOR
Signalisation
et commande
modulaire

Bâtiment moyen

Gestion des équipements
ABB Ability™ EDCS et gestion des énergies
Cloud via navigateur Web pour site ou multi-site Logiciel Ekip Connect 3
ABB Ability™ pour Windows 10
Ethernet (Modbus TCP/IP) Configuration, visualisation,
diagnostic produit
Internet
Tableau de l’appareille général de
commande et protection (AGCP)
Ekip Cartridge
+ Ekip Supply
+ Ekip Com HUB CMS-700 Centrale
+ Ekip Com de mesure multibranche
Modbus TCP/IP (Serveur web embarqué)
OU
Bus RS 485 (Modbus RTU / M-BUS)
interne
EqMatic
Passerelle
énergétique
Tmax XT (Serveur web) Eq meters
Sous compteur
Ekip Touch
modulaire
Ekip Signalling

Tableau divisionnaire (TD) Tableau divisionnaire (TD)
Voir Tableaux divisionnaire page suivante Voir Tableaux divisionnaire page suivante
