ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 23

—

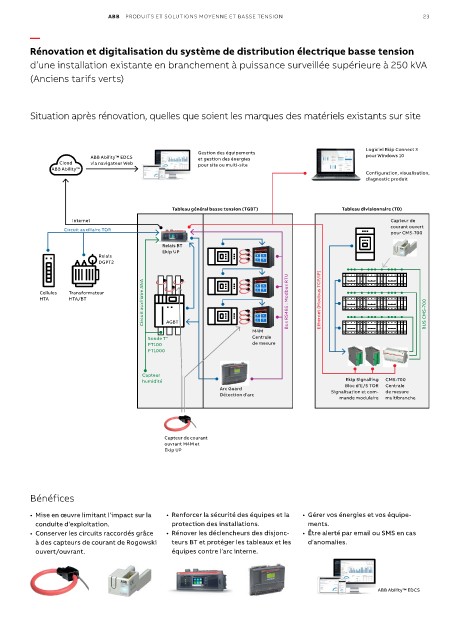

Rénovation et digitalisation du système de distribution électrique basse tension

d’une installation existante en branchement à puissance surveillée supérieure à 250 kVA
(Anciens tarifs verts)

Situation après rénovation, quelles que soient les marques des matériels existants sur site

Logiciel Ekip Connect 3
Gestion des équipements
ABB Ability™ EDCS et gestion des énergies pour Windows 10
Cloud via navigateur Web pour site ou multi-site
ABB Ability™
Configuration, visualisation,
diagnostic produit

Tableau général basse tension (TGBT) Tableau divisionnaire (TD)
Internet Capteur de
courant ouvert
Circuit auxiliaire TOR
pour CMS-700
Relais BT
Ekip UP
Relais
DGPT2

Circuit auxiliaire ANA Bus RS485 : Modbus RTU BUS CMS-700
Cellules Transformateur
HTA HTA/BT Ethernet (Modbus TCP/IP)

AGBT
M4M
Sonde T° Centrale
PT100 de mesure
PT1000

Capteur
humidité Ekip Signalling CMS-700
Bloc d’E/S TOR Centrale
Arc Guard Signalisation et com- de mesure
Détection d’arc
mande modulaire multibranche

Capteur de courant
ouvrant M4M et
Ekip UP

Bénéfices

• Mise en œuvre limitant l’impact sur la • Renforcer la sécurité des équipes et la • Gérer vos énergies et vos équipe-
conduite d’exploitation. protection des installations. ments.
• Conserver les circuits raccordés grâce • Rénover les déclencheurs des disjonc- • Être alerté par email ou SMS en cas
à des capteurs de courant de Rogowski teurs BT et protéger les tableaux et les d’anomalies.
ouvert/ouvrant. équipes contre l’arc interne.

ABB Ability™ EDCS
