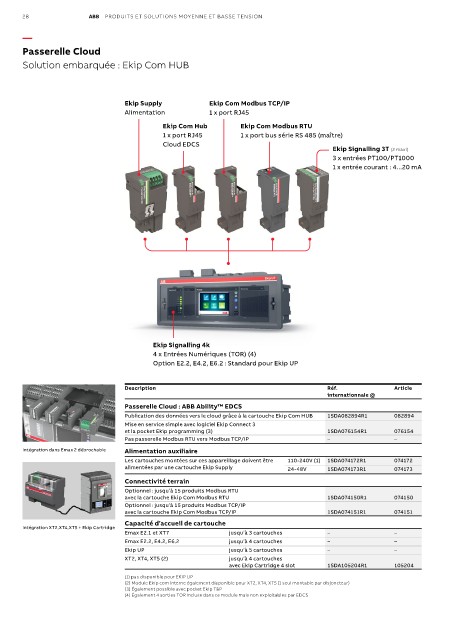

Page 30 - Les indispensables 2021

28 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Passerelle Cloud

Solution embarquée : Ekip Com HUB

Ekip Supply Ekip Com Modbus TCP/IP
Alimentation 1 x port RJ45
Ekip Com Hub Ekip Com Modbus RTU
1 x port RJ45 1 x port bus série RS 485 (maître)
Cloud EDCS
Ekip Signalling 3T (2 maxi)
3 x entrées PT100/PT1000
1 x entrée courant : 4...20 mA

Ekip Signalling 4k
4 x Entrées Numériques (TOR) (4)
Option E2.2, E4.2, E6.2 : Standard pour Ekip UP

Description Réf. Article
internationnale @
Passerelle Cloud : ABB Ability™ EDCS
Publication des données vers le cloud grâce à la cartouche Ekip Com HUB 1SDA082894R1 082894
Mise en service simple avec logiciel Ekip Connect 3
et la pocket Ekip programming (3) 1SDA076154R1 076154
Pas passerelle Modbus RTU vers Modbus TCP/IP – –
Intégration dans Emax 2 débrochable Alimentation auxiliaire
Les cartouches montées sur ces appareillage doivent être 110-240V (1) 1SDA074172R1 074172
alimentées par une cartouche Ekip Supply 24-48V 1SDA074173R1 074173
Connectivité terrain
Optionnel : jusqu’à 15 produits Modbus RTU
avec la cartouche Ekip Com Modbus RTU 1SDA074150R1 074150
Optionnel : jusqu’à 15 produits Modbus TCP/IP
avec la cartouche Ekip Com Modbus TCP/IP 1SDA074151R1 074151
Capacité d’accueil de cartouche
Intégration XT2,XT4,XT5 + Ekip Cartridge
Emax E2.1 et XT7 jusqu’à 3 cartouches – –
Emax E2.2, E4.2, E6.2 jusqu’à 4 cartouches – –
Ekip UP jusqu’à 5 cartouches – –
XT2, XT4, XT5 (2) jusqu’à 4 cartouches
avec Ekip Cartridge 4 slot 1SDA105204R1 105204
(1) pas disponible pour EKIP UP
(2) Module Ekip com interne également disponible pour XT2, XT4, XT5 (1 seul montable par disjoncteur)
(3) Également possible avec pocket Ekip T&P
(4) Également 4 sorties TOR incluse dans ce module mais non exploitables par EDCS
