ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 31
—

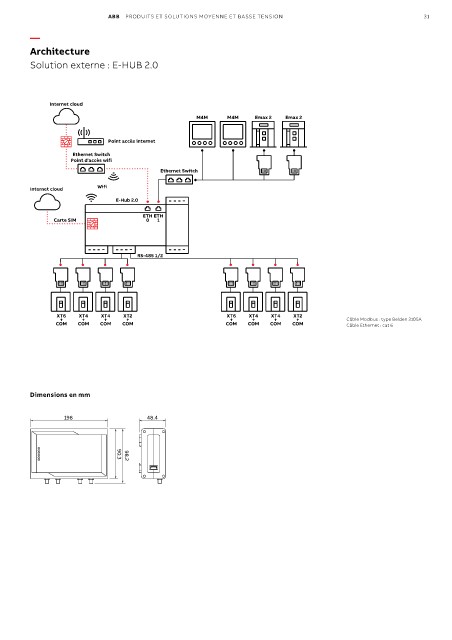

Architecture
Solution externe : E-HUB 2.0
Internet cloud
M4M M4M Emax 2 Emax 2
Point accès internet
Ethernet Switch
Point d'accès wifi
Ethernet Switch
Wifi
Internet cloud
E-Hub 2.0
ETH ETH
Carte SIM 0 1
RS-485 1/2
XT6 XT4 XT4 XT2 XT6 XT4 XT4 XT2 Câble Modbus : type Belden 3105A
+
+
+
+
+
+
+
+
COM COM COM COM COM COM COM COM Câble Ethernet : cat 6
Dimensions en mm
198 90.3 98.2 48.4
