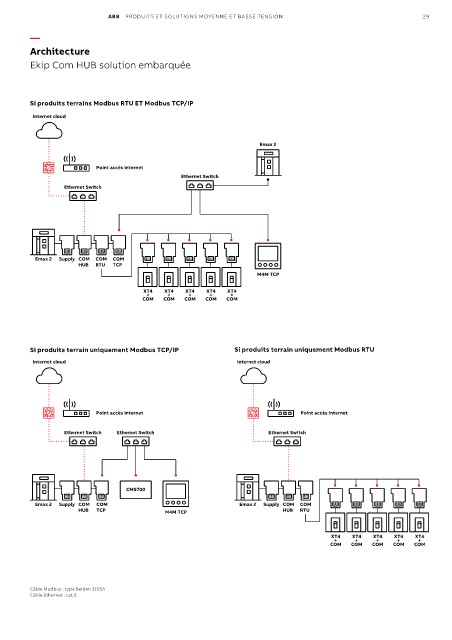

Architecture
Ekip Com HUB solution embarquée
Si produits terrains Modbus RTU ET Modbus TCP/IP
Internet cloud
Emax 2
Point accès internet
Ethernet Switch
Ethernet Switch
Emax 2 Supply COM COM COM
HUB RTU TCP
M4M TCP
XT4 XT4 XT4 XT4 XT4
+
+
+
+
+
COM COM COM COM COM
Si produits terrain uniquement Modbus TCP/IP Si produits terrain uniquement Modbus RTU
Internet cloud Internet cloud
Point accès internet Point accès internet
Ethernet Switch Ethernet Switch Ethernet Switch
CMS700
Emax 2 Supply COM COM Emax 2 Supply COM COM
HUB TCP M4M TCP HUB RTU
XT4 XT4 XT4 XT4 XT4
+
+
+
+
+
COM COM COM COM COM
Câble Modbus : type Belden 3105A
Câble Ethernet : cat 6
