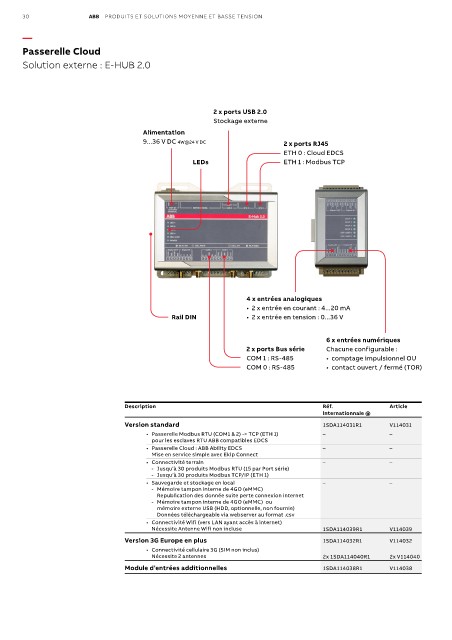

Page 32 - Les indispensables 2021

30 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Passerelle Cloud

Solution externe : E-HUB 2.0

2 x ports USB 2.0
Stockage externe
Alimentation
9...36 V DC 4W@24 V DC 2 x ports RJ45
ETH 0 : Cloud EDCS
LEDs ETH 1 : Modbus TCP

4 x entrées analogiques
• 2 x entrée en courant : 4...20 mA
Rail DIN • 2 x entrée en tension : 0...36 V

6 x entrées numériques
2 x ports Bus série Chacune configurable :
COM 1 : RS-485 • comptage impulsionnel OU
COM 0 : RS-485 • contact ouvert / fermé (TOR)

Description Réf. Article
internationnale @
Version standard 1SDA114031R1 V114031
• Passerelle Modbus RTU (COM1 & 2) -> TCP (ETH 1) – –
pour les esclaves RTU ABB compatibles EDCS
• Passerelle Cloud : ABB Ability EDCS – –
Mise en service simple avec Ekip Connect
• Connectivité terrain – –
- Jusqu’à 30 produits Modbus RTU (15 par Port série)
- Jusqu’à 30 produits Modbus TCP/IP (ETH 1)
• Sauvegarde et stockage en local – –
- Mémoire tampon interne de 4GO (eMMC)
Republication des donnée suite perte connexion internet
- Mémoire tampon interne de 4GO (eMMC) ou
mémoire externe USB (HDD, optionnelle, non fournie)
Données téléchargeable via webserver au format .csv
• Connectivité Wifi (vers LAN ayant accès à internet)
Nécessite Antenne Wifi non incluse 1SDA114039R1 V114039
Version 3G Europe en plus 1SDA114032R1 V114032
• Connectivité cellulaire 3G (SIM non inclus)
Nécessite 2 antennes 2x 1SDA114040R1 2x V114040
Module d’entrées additionnelles 1SDA114038R1 V114038
