ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 21

—

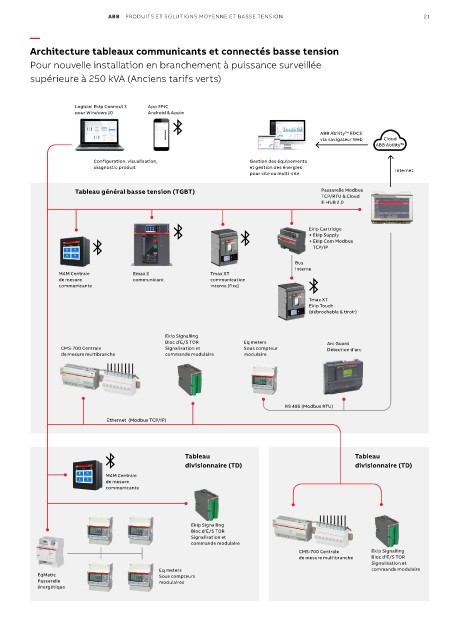

Architecture tableaux communicants et connectés basse tension

Pour nouvelle installation en branchement à puissance surveillée
supérieure à 250 kVA (Anciens tarifs verts)

Logiciel Ekip Connect 3 App EPiC
pour Windows 10 Android & Apple

ABB Ability™ EDCS
via navigateur Web Cloud
ABB Ability™
Configuration, visualisation, Gestion des équipements
diagnostic produit et gestion des énergies Internet
pour site ou multi-site

Tableau général basse tension (TGBT) Passerelle Modbus
TCP/RTU & Cloud
E-HUB 2.0

Ekip Cartridge
+ Ekip Supply
+ Ekip Com Modbus
TCP/IP

Bus
interne
M4M Centrale Emax 2 Tmax XT
de mesure communicant communication
communicante interne (fixe)
Tmax XT
Ekip Touch
(débrochable & tiroir)

Ekip Signalling
Bloc d’E/S TOR Eq meters Arc Guard
CMS-700 Centrale Signalisation et Sous compteur Détection d’arc
de mesure multibranche commande modulaire modulaire

RS 485 (Modbus RTU)

Ethernet (Modbus TCP/IP)

Tableau Tableau
divisionnaire (TD) divisionnaire (TD)
M4M Centrale
de mesure
communicante

Ekip Signalling
Bloc d’E/S TOR
Signalisation et
commande modulaire
CMS-700 Centrale Ekip Signalling
de mesure multibranche Bloc d’E/S TOR
Signalisation et
Eq meters commande modulaire
EqMatic Sous compteurs
Passerelle modulaires
énergétique
