3/70 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

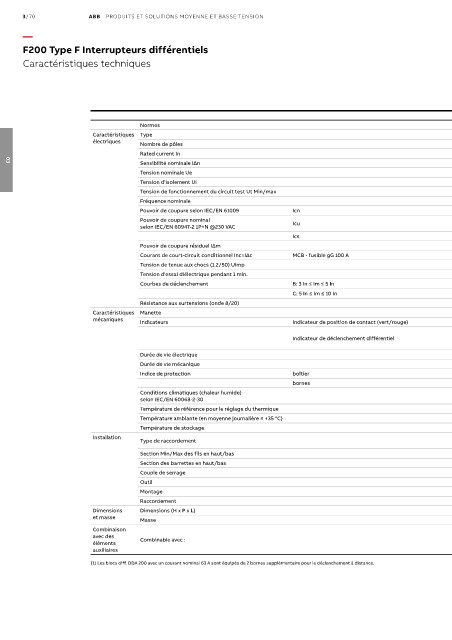

F200 Type F Interrupteurs différentiels

Caractéristiques techniques

F200 Type F DDA200 Type F
Normes IEC/EN 61008, IEC/EN 62423 2 ed IEC/EN 61009 App.G, IEC/EN 62423 2 ed
nd
nd
Caractéristiques Type F
électriques
Nombre de pôles 2P, 4P 2P
Rated current In 25, 40, 63 A 40, 63 A (1) (combiner avec un Disj. In = 0.5…63 A)
Sensibilité nominale IΔn 0.03 A
03
Tension nominale Ue 2P : 230 V - 4P : 400 V 230 V
Tension d'isolement Ui 500 V
Tension de fonctionnement du circuit test Ut Min/max 254 V / 170 V
Fréquence nominale 50 … 60 Hz
Pouvoir de coupure selon IEC/EN 61009 Icn - Identique au Disj. associé
Pouvoir de coupure nominal Icu - Identique au Disj. associé
selon IEC/EN 60947-2 1P+N @230 VAC
Ics - Identique au Disj. associé
Pouvoir de coupure résiduel IΔm 1 kA Identique au Disj. associé
Courant de court-circuit conditionnel Inc=IΔc MCB - fusible gG 100 A 10 kA -
Tension de tenue aux chocs (1.2/50) Uimp 4 kV
Tension d'essai diélectrique pendant 1 min. 2.5 kV
Courbes de déclenchement B: 3 In ≤ Im ≤ 5 In - -
C: 5 In ≤ Im ≤ 10 In - -
Résistance aux surtensions (onde 8/20) 3000 A
Caractéristiques Manette bleue scellable en position ON-OFF Bleue scellable en position ON-OFF
mécaniques
Indicateurs Indicateur de position de contact (vert/rouge) oui Sur le disjoncteur
Indication selon la position des manettes:
Indicateur de déclenchement différentiel position de la manette - Disj./Bloc Diff. les 2 en bas : déclench. différentiel
- Disj. en bas, Bloc Diff en haut : déclenchement Disj
Durée de vie électrique 10 000 cycles
Durée de vie mécanique 20 000 cycles
Indice de protection boîtier IP4X
bornes IP2X
Conditions climatiques (chaleur humide) 28 cycles avec 55 °C / 90-96 % et 25 °C / 95-100 % [°C/RH]
selon IEC/EN 60068-2-30
Température de référence pour le réglage du thermique - -
Température ambiante (en moyenne journalière ≤ +35 °C) -25…+55 °C
Température de stockage -40…+70 °C
Installation Haut : Bornes double cage de sécurité (anti-chocs)
Type de raccordement Bornes double cage de sécurité haut/bas (anti-chocs)
Bas : Borne à cage (anti-chocs)
Section Min/Max des fils en haut/bas 25/25 mm²
Section des barrettes en haut/bas 10/10 mm² 10/- mm²
Couple de serrage 2.8 Nm
Outil Pointe plate PZ2
Montage sur rail DIN EN 60715 (35 mm) par clipsage rapide
Raccordement Haut/bas
Dimensions Dimensions (H x P x L) 2P : 85 x 69 x 35 mm ; 4P : 85 x 69 x 70 mm 2P : 93 x 69 x 69.5 mm
et masse Masse 2P : 225 g ; 4P : 375 g 2P : 180 g
Combinaison
avec des Combinable avec : Contact auxiliaire, contact alarme, bobine à émission, bobine à manque de tension (voir pages suivantes)
éléments
auxiliaires

(1) Les blocs diff. DDA 200 avec un courant nominal 63 A sont équipés de 2 bornes supplémentaire pour le déclenchement à distance.
