3/74 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

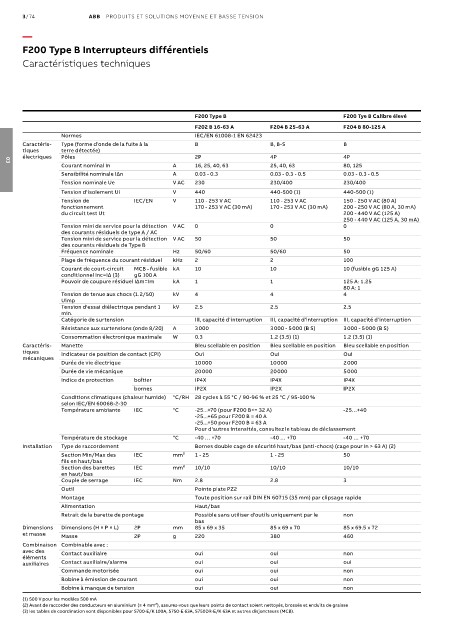

F200 Type B Interrupteurs différentiels

Caractéristiques techniques

F200 Type B F200 Tye B Calibre élevé
F202 B 16-63 A F204 B 25-63 A F204 B 80-125 A
Normes IEC/EN 61008-1 EN 62423
Caractéris- Type (forme d'onde de la fuite à la B B, B-S B
tiques terre détectée)
électriques Pôles 2P 4P 4P
Courant nominal In A 16, 25, 40, 63 25, 40, 63 80, 125
03
Sensibilité nominale IΔn A 0.03 - 0.3 0.03 - 0.3 - 0.5 0.03 - 0.3 - 0.5
Tension nominale Ue V AC 230 230/400 230/400
Tension d'isolement Ui V 440 440-500 (1) 440-500 (1)
Tension de IEC/EN V 110 - 253 V AC 110 - 253 V AC 150 - 250 V AC (80 A)
fonctionnement 170 - 253 V AC (30 mA) 170 - 253 V AC (30 mA) 200 - 250 V AC (80 A, 30 mA)
du circuit test Ut 200 - 440 V AC (125 A)
250 - 440 V AC (125 A, 30 mA)
Tension mini de service pour la détection V AC 0 0 0
des courants résiduels de type A / AC
Tension mini de service pour la détection V AC 50 50 50
des courants résiduels de Type B
Fréquence nominale Hz 50/60 50/60 50
Plage de fréquence du courant résiduel kHz 2 2 100
Courant de court-circuit MCB - fusible kA 10 10 10 (fusible gG 125 A)
conditionnel Inc=IΔ (3) gG 100 A
Pouvoir de coupure résiduel IΔm=Im kA 1 1 125 A: 1.25
80 A: 1
Tension de tenue aux chocs (1.2/50) kV 4 4 4
Uimp
Tension d'essai diélectrique pendant 1 kV 2.5 2.5 2.5
min.
Catégorie de surtension III, capacité d'interruption III, capacité d'interruption III, capacité d'interruption
Résistance aux surtensions (onde 8/20) A 3 000 3 000 - 5 000 (B S) 3 000 - 5 000 (B S)
Consommation électronique maximale W 0.3 1.2 (3.5) (1) 1.2 (3.5) (1)
Caractéris- Manette Bleu scellable en position Bleu scellable en position Bleu scellable en position
tiques Indicateur de position de contact (CPI) Oui Oui Oui
mécaniques
Durée de vie électrique 10 000 10 000 2 000
Durée de vie mécanique 20 000 20 000 5 000
Indice de protection boîtier IP4X IP4X IP4X
bornes IP2X IP2X IP2X
Conditions climatiques (chaleur humide) °C/RH 28 cycles à 55 °C / 90-96 % et 25 °C / 95-100 %
selon IEC/EN 60068-2-30
Température ambiante IEC °C -25...+70 (pour F200 B<= 32 A) -25…+40
-25...+65 pour F200 B = 40 A
-25...+50 pour F200 B = 63 A
Pour d'autres intensités, consultez le tableau de déclassement
Température de stockage °C -40 … +70 -40 … +70 -40 … +70
Installation Type de raccordement Bornes double cage de sécurité haut/bas (anti-chocs) (cage pour In > 63 A) (2)
Section Min/Max des IEC mm² 1 - 25 1 - 25 50
fils en haut/bas
Section des barettes IEC mm² 10/10 10/10 10/10
en haut/bas
Couple de serrage IEC Nm 2.8 2.8 3
Outil Pointe plate PZ2
Montage Toute position sur rail DIN EN 60715 (35 mm) par clipsage rapide
Alimentation Haut/bas
Retrait de la barette de pontage Possible sans utiliser d'outils uniquement par le non
bas
Dimensions Dimensions (H × P × L) 2P mm 85 x 69 x 35 85 x 69 x 70 85 x 69.5 x 72
et masse Masse 2P g 220 380 460
Combinaison Combinable avec :
avec des Contact auxiliaire oui oui non
éléments
auxiliaires Contact auxiliaire/alarme oui oui oui
Commande motorisée oui oui non
Bobine à émission de courant oui oui non
Bobine à manque de tension oui oui non
(1) 500 V pour les modèles 500 mA
(2) Avant de raccorder des conducteurs en aluminium (≥ 4 mm²), assurez-vous que leurs points de contact soient nettoyés, brossés et enduits de graisse
(3) les tables de coordination sont disponibles pour S700-E/K 100A, S750-E 63A, S750DR-E/K 63A et autres disjoncteurs (MCB).
