Applications

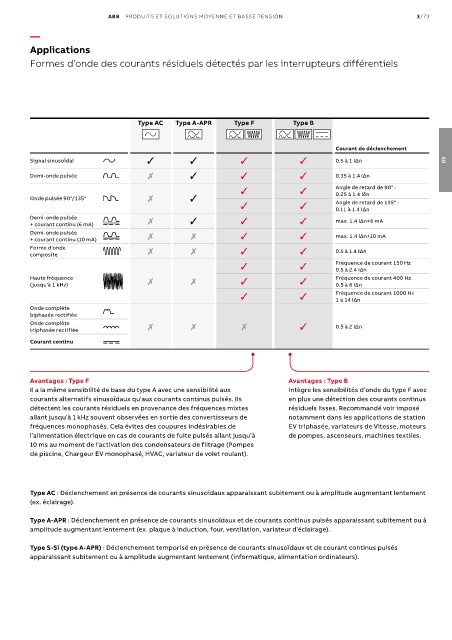

Formes d’onde des courants résiduels détectés par les interrupteurs différentiels

Type AC Type A-APR Type F Type B

Courant de déclenchement
Signal sinusoïdal ✓ ✓ ✓ ✓ 0.5 à 1 IΔn 03
Demi-onde pulsée ✗ ✓ ✓ ✓ 0.35 à 1.4 IΔn

✓ ✓ Angle de retard de 90° :
Onde pulsée 90°/135° ✗ ✓ 0.25 à 1.4 Iδn
✓ ✓ Angle de retard de 135° :
0.11 à 1.4 IΔn
Demi-onde pulsée ✗ ✓ ✓ ✓ max. 1.4 IΔn+6 mA
+ courant continu (6 mA)
Demi-onde pulsée
+ courant continu (10 mA) ✗ ✗ ✓ ✓ max. 1.4 IΔn+10 mA
Forme d'onde ✗ ✗ ✓ ✓
composite 0.5 à 1.4 IΔn
✓ ✓ Fréquence de courant 150 Hz
0.5 à 2.4 IΔn
Haute fréquence ✗ ✗ ✓ ✓ Fréquence de courant 400 Hz
(jusqu'à 1 kHz) 0.5 à 6 IΔn
✓ ✓ Fréquence de courant 1000 Hz
1 à 14 IΔn
Onde complète
biphasée rectifiée
Onde complète
triphasée rectifiée ✗ ✗ ✗ ✓ 0.5 à 2 IΔn
Courant continu

Avantages : Type F Avantages : Type B
Il a la même sensibilité de base du type A avec une sensibilité aux Intègre les sensibilités d’onde du type F avec
courants alternatifs sinusoïdaux qu'aux courants continus pulsés. Ils en plus une détection des courants continus
détectent les courants résiduels en provenance des fréquences mixtes résiduels lisses. Recommandé voir imposé
allant jusqu’à 1 kHz souvent observées en sortie des convertisseurs de notamment dans les applications de station
fréquences monophasés. Cela évites des coupures indésirables de EV triphasée, variateurs de Vitesse, moteurs
l'alimentation électrique en cas de courants de fuite pulsés allant jusqu'à de pompes, ascenseurs, machines textiles.
10 ms au moment de l'activation des condensateurs de filtrage (Pompes
de piscine, Chargeur EV monophasé, HVAC, variateur de volet roulant).

Type AC : Déclenchement en présence de courants sinusoïdaux apparaissant subitement ou à amplitude augmentant lentement
(ex. éclairage).

Type A-APR : Déclenchement en présence de courants sinusoïdaux et de courants continus pulsés apparaissant subitement ou à
amplitude augmentant lentement (ex. plaque à induction, four, ventilation, variateur d’éclairage).

Type S-Si (type A-APR) : Déclenchement temporisé en présence de courants sinusoïdaux et de courant continus pulsés
apparaissant subitement ou à amplitude augmentant lentement (informatique, alimentation ordinateurs).
