3/84 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

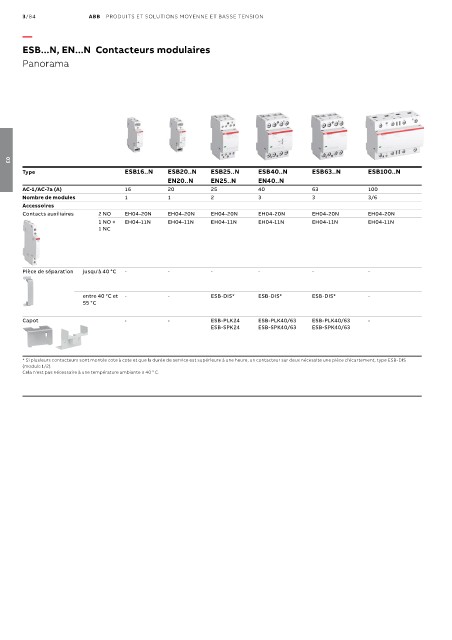

ESB...N, EN...N Contacteurs modulaires
Panorama
03
Type ESB16..N ESB20..N ESB25..N ESB40..N ESB63..N ESB100..N
EN20..N EN25..N EN40..N
AC-1/AC-7a (A) 16 20 25 40 63 100
Nombre de modules 1 1 2 3 3 3/6
Accessoires
Contacts auxiliaires 2 NO EH04-20N EH04-20N EH04-20N EH04-20N EH04-20N EH04-20N
1 NO + EH04-11N EH04-11N EH04-11N EH04-11N EH04-11N EH04-11N
1 NC
Pièce de séparation jusqu'à 40 °C - - - - - -
entre 40 °C et - - ESB-DIS* ESB-DIS* ESB-DIS* -
55 °C
Capot - - ESB-PLK24 ESB-PLK40/63 ESB-PLK40/63 -
ESB-SPK24 ESB-SPK40/63 ESB-SPK40/63
* Si plusieurs contacteurs sont montés cote à cote et que la durée de service est supérieure à une heure, un contacteur sur deux nécessite une pièce d'écartement, type ESB-DIS
(module 1/2).
Cela n'est pas nécessaire à une température ambiante ≤ 40 ° C.
