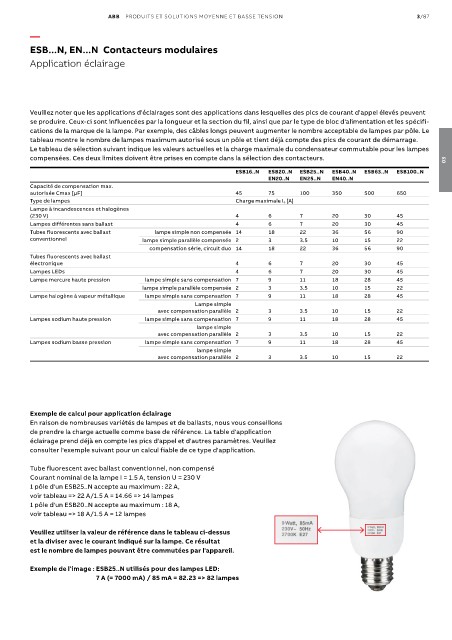

Page 285 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/87

—
ESB...N, EN...N Contacteurs modulaires

Application éclairage

Veuillez noter que les applications d'éclairages sont des applications dans lesquelles des pics de courant d'appel élevés peuvent
se produire. Ceux-ci sont influencées par la longueur et la section du fil, ainsi que par le type de bloc d'alimentation et les spécifi-
cations de la marque de la lampe. Par exemple, des câbles longs peuvent augmenter le nombre acceptable de lampes par pôle. Le
tableau montre le nombre de lampes maximum autorisé sous un pôle et tient déjà compte des pics de courant de démarrage.
Le tableau de sélection suivant indique les valeurs actuelles et la charge maximale du condensateur commutable pour les lampes
compensées. Ces deux limites doivent être prises en compte dans la sélection des contacteurs. 03

ESB16..N ESB20..N ESB25..N ESB40..N ESB63..N ESB100..N
EN20..N EN25..N EN40..N
Capacité de compensation max.
autorisée Cmax [μF] 45 75 100 350 500 650
Type de lampes Charge maximale I e [A]
Lampe à incandescences et halogènes
(230 V) 4 6 7 20 30 45
Lampes différentes sans ballast 4 6 7 20 30 45
Tubes fluorescents avec ballast lampe simple non compensée 14 18 22 36 56 90
conventionnel lampe simple parallèle compensée 2 3 3.5 10 15 22
compensation série, circuit duo 14 18 22 36 56 90
Tubes fluorescents avec ballast
électronique 4 6 7 20 30 45
Lampes LEDs 4 6 7 20 30 45
Lampe mercure haute pression lampe simple sans compensation 7 9 11 18 28 45
lampe simple parallèle compensée 2 3 3.5 10 15 22
Lampe halogène à vapeur métallique lampe simple sans compensation 7 9 11 18 28 45
Lampe simple
avec compensation parallèle 2 3 3.5 10 15 22
Lampes sodium haute pression lampe simple sans compensation 7 9 11 18 28 45
lampe simple
avec compensation parallèle 2 3 3.5 10 15 22
Lampes sodium basse pression lampe simple sans compensation 7 9 11 18 28 45
lampe simple
avec compensation parallèle 2 3 3.5 10 15 22

Exemple de calcul pour application éclairage
En raison de nombreuses variétés de lampes et de ballasts, nous vous conseillons
de prendre la charge actuelle comme base de référence. La table d'application
éclairage prend déjà en compte les pics d'appel et d'autres paramètres. Veuillez
consulter l'exemple suivant pour un calcul fiable de ce type d'application.

Tube fluorescent avec ballast conventionnel, non compensé
Courant nominal de la lampe I = 1.5 A, tension U = 230 V
1 pôle d'un ESB25..N accepte au maximum : 22 A,
voir tableau => 22 A/1.5 A = 14.66 => 14 lampes
1 pôle d'un ESB20..N accepte au maximum : 18 A,
voir tableau => 18 A/1.5 A = 12 lampes

Veuillez utiliser la valeur de référence dans le tableau ci-dessus
et la diviser avec le courant indiqué sur la lampe. Ce résultat
est le nombre de lampes pouvant être commutées par l'appareil.

Exemple de l'image : ESB25..N utilisés pour des lampes LED:
7 A (= 7000 mA) / 85 mA = 82.23 => 82 lampes
